Comando Semplifica per le curve di Stile

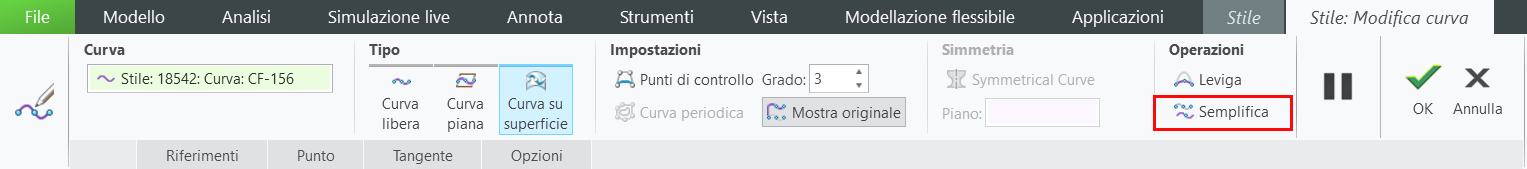

Posizioni nell'interfaccia utente:
• Fate clic su > .
• Il comando Semplifica (Simplify) è disponibile anche in un menu di scelta rapida nella modalità Modifica curva (Curve Edit).
Release: Creo Parametric 9.0.0.0
Guardate i video che illustrano questo miglioramento.
Qual è il vantaggio di questo miglioramento?
È ora possibile utilizzare il nuovo comando Semplifica (Simplify) in Stile per semplificare le curve che contengono un numero elevato di punti di controllo. Questo comando è disponibile nel quadro comandi Modifica curva (Curve Edit).
Il comando Semplifica (Simplify) consente di ridurre il numero di punti selezionati con un impatto basso sulla forma della curva. Ogni azione Semplifica rimuove un terzo dei punti selezionati. È possibile semplificare solo le curve di Stile interne create come libere, piane o CSS.
Il comando Semplifica (Simplify) supporta i comandi Annulla/Ripeti (Undo/Redo) e mantiene la simmetria. Non influisce sui punti mobili.
Nelle versioni precedenti, non è facile semplificare le curve che contengono molti punti di controllo conservando la forma desiderata.
Questo miglioramento offre un'esperienza utente migliore quando si utilizzano curve di Stile complesse che contengono molti punti di controllo e aiuta a semplificare le curve complesse per ottenere le modifiche desiderate. Aiuta inoltre a risolvere potenziali problemi nel processo di ricostruzione di Progettazione generativa.
 |  |
Curva originale | Curva semplificata |
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
