Nuova raccolta di simboli di finitura di superficie
È stato aggiunto un nuovo layout di raccolta che consente di sfogliare tutti i simboli di finitura di superficie di sistema o definiti dall'utente in un unico posto.
Posizione nell'interfaccia utente: fate clic su > > .
Release: Creo Parametric 9.0.0.0
Guardate i video che illustrano questo miglioramento.
Qual è il vantaggio di questo miglioramento?

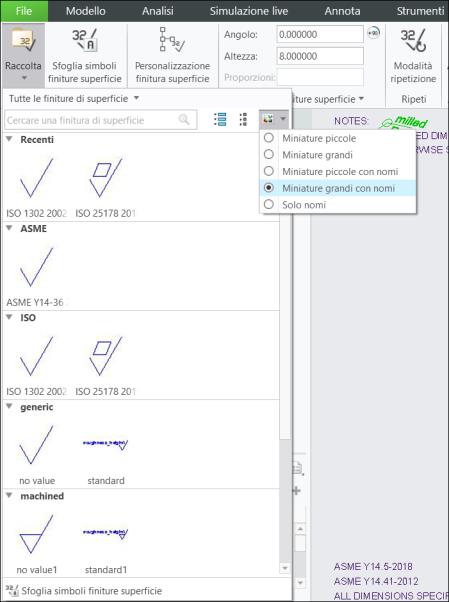

La nuova raccolta elenca tutti i simboli di finitura di superficie definiti nell'opzione di configurazione pro_surface_finish_dir e i simboli di finitura di superficie di sistema se l'opzione di configurazione non è definita. La raccolta elenca il contenuto di ciascuna cartella in gruppi distinti che possono essere espansi o compressi. Questo miglioramento è utile quando si posizionano i simboli di finitura di superficie nei modelli o nei disegni.
La nuova raccolta supporta inoltre diverse opzioni di visualizzazione delle dimensioni di miniatura e una ricerca basata sul nome per l'intera raccolta di simboli di finitura di superficie.
Il primo gruppo della raccolta mostra i simboli di finitura di superficie utilizzati di recente e consente di aggiungere singoli simboli di finitura di superficie nel gruppo Aggiunti (Pinned) della raccolta. Per aggiungere un simbolo di finitura di superficie, attivate il menu di scelta rapida sul simbolo di finitura di superficie che volete aggiungere e selezionate l'opzione Aggiungi alla raccolta (Pin to gallery).
Questo miglioramento offre un modo moderno e interattivo per navigare nella raccolta dei simboli di finitura di superficie. Il comportamento è allineato a quello della raccolta introdotta per i simboli normali in Creo Parametric 8.0.0.0.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | Sì, è il nuovo modo di cercare i simboli di finitura di superficie. |
Opzione di configurazione associata a questa funzionalità | Nessuna |
