Miglioramenti di GD&T Advisor
Release: Creo Parametric 9.0.0.0
Guardate i video che illustrano questo miglioramento.
Qual è il vantaggio di questo miglioramento?
Sono stati apportati numerosi nuovi miglioramenti in GD&T Advisor per ottimizzarne l'usabilità e la produttività.
Miglioramenti generali
• Supporto migliorato per gli standard di dettaglio con GD&T Advisor
• Miglioramento del workflow per la creazione di quote durante l'utilizzo di GD&T Advisor
• Produttività migliorata quando si utilizzano le annotazioni in GD&T Advisor
Supporto migliorato per gli elementi e i modificatori delle specifiche ISO GPS 1101:2017 e ASME Y14.5-2018 con GD&T Advisor
Posizione nell'interfaccia utente: > > .

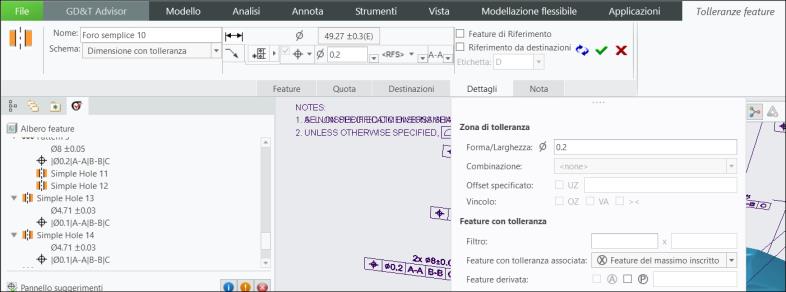

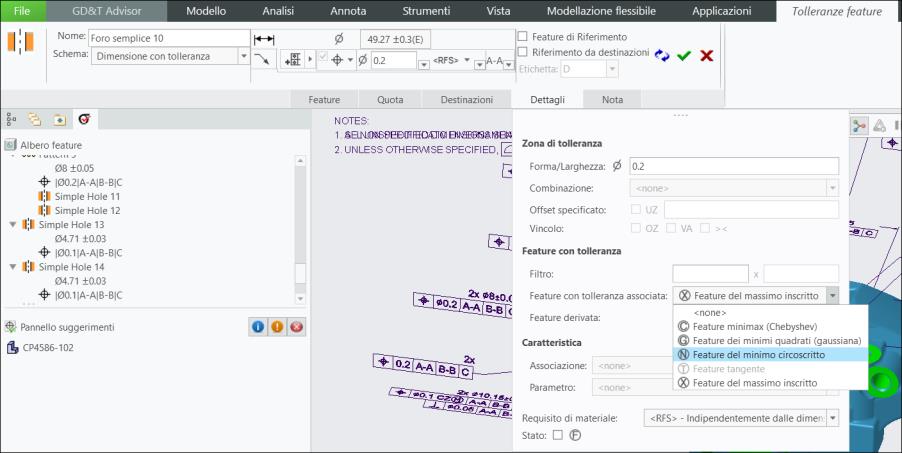

È possibile applicare modificatori speciali per indicare condizioni GD&T speciali. Una nuova scheda Dettagli (Details) include gli elementi e i modificatori delle specifiche standard necessari per la definizione della feature di tolleranza. Con questa scheda è ora possibile applicare modificatori speciali supportati dagli standard di dettaglio per indicare condizioni GD&T speciali.
 | La scheda Dettagli (Details) non è disponibile per le versioni precedenti di questi standard. |
Inoltre, durante la verifica di GD&T Advisor del modello GD&T, il miglioramento verifica anche la correttezza delle annotazioni con i modificatori creati al di fuori di GD&T Advisor. In precedenza, per l'aggiunta di modificatori speciali per GD&T, i modificatori necessari venivano aggiunti nell'ambiente Creo nativo e non venivano verificati per la correttezza da GD&T Advisor.
Questo miglioramento ha reso più semplice la conformità agli standard di dettaglio.
• ISO GPS 1101:2017
• ASME Y14.5-2018
Creazione automatica di quote per la definizione della feature di tolleranza
Posizione nell'interfaccia utente: > > > .

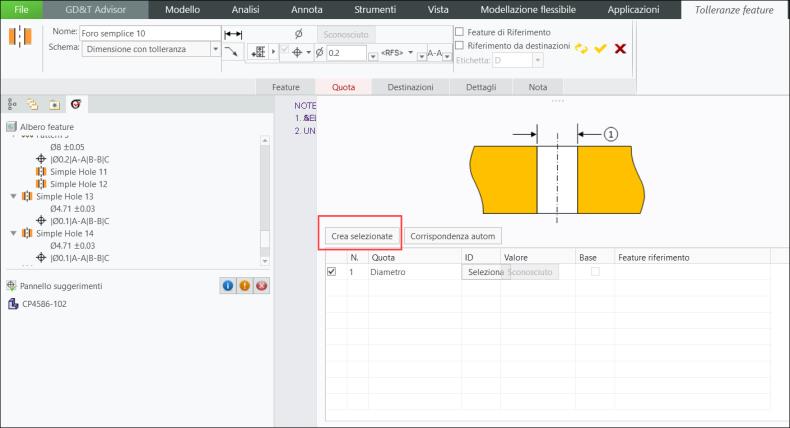

Un nuovo comando Crea selezionate (Create Selected) è ora disponibile per la creazione di quote per la definizione della feature di tolleranza. In alcuni casi, per completare la definizione della feature di tolleranza, è necessario che le quote siano disponibili. Con il comando Crea selezionate (Create Selected) è possibile selezionare e creare le quote.
Nella scheda Quote (Dimensions) selezionate la quota da creare, fate clic su Crea selezionate (Create Selected) e le quote vengono create automaticamente da GD&T Advisor.
Il comando Crea selezionate (Create Selected) è supportato per i tipi di feature seguenti:
• Fori semplici
• Alberi semplici
• Slot
• Lastre
• Asole
In precedenza, le quote necessarie per la definizione della feature di tolleranza venivano create manualmente. Questo miglioramento riduce il tempo impiegato per la creazione di quote durante i task di definizione delle tolleranze GD&T.
Miglioramento della selezione di annotazioni GD&T e di superfici del modello

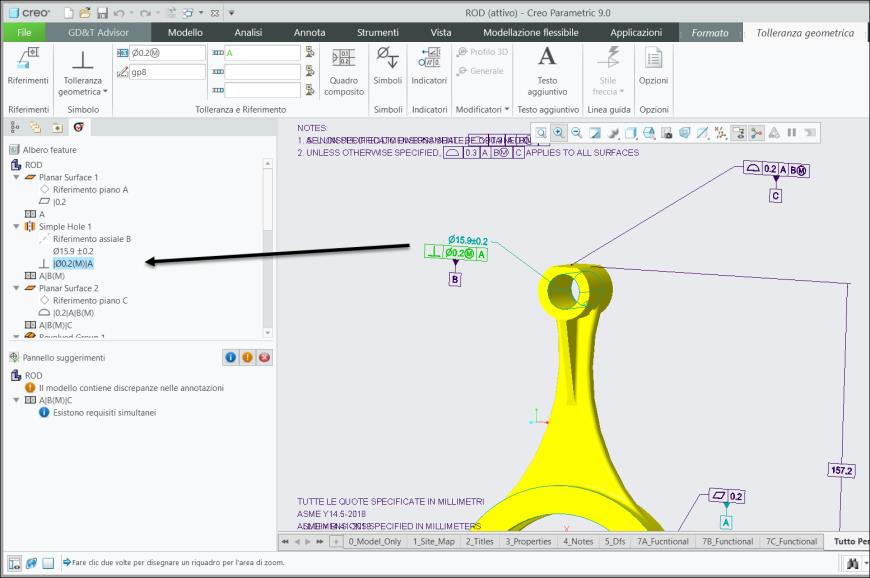

Selezionate un'annotazione o una superficie del modello nell'area grafica e la feature corrispondente viene selezionata nell'albero delle feature di GD&T Advisor. Questo miglioramento è utile quando nel modello sono definite più annotazioni GD&T.
Questo miglioramento riduce il tempo impiegato per la ricerca di feature pertinenti nell'albero delle feature, con un conseguente miglioramento dell'usabilità e della produttività.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
