Miglioramento del supporto al formato STEP AP242 per i riferimenti inclusi nelle annotazioni
Release: Creo Parametric 9.0.0.0
Guardate i video che illustrano questo miglioramento.
Qual è il vantaggio di questo miglioramento?

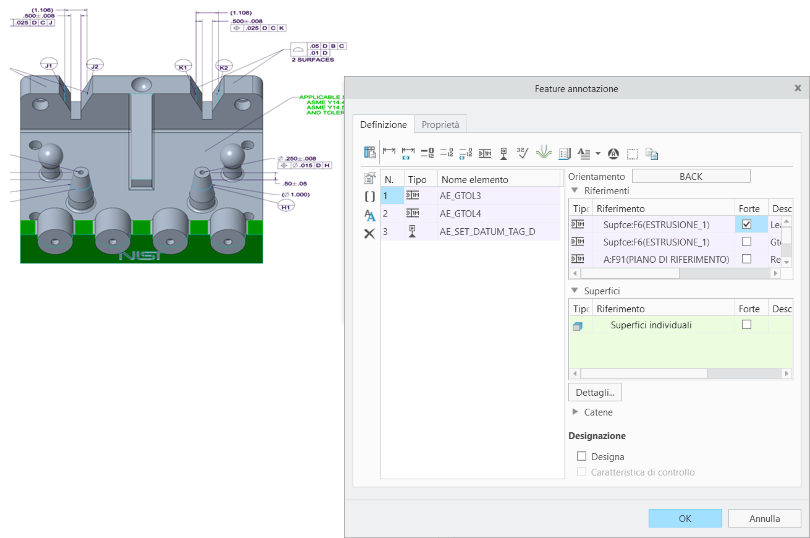

È ora possibile esportare altri riferimenti aggiunti alle annotazioni di note. Questa operazione può essere eseguita per le annotazioni di note e le feature annotazione. Tutti i riferimenti aggiuntivi, ad esempio i riferimenti di superficie o di catena, vengono inclusi nell'esportazione in formato STEP AP242 quando si includono le annotazioni nel file di esportazione STEP AP242.

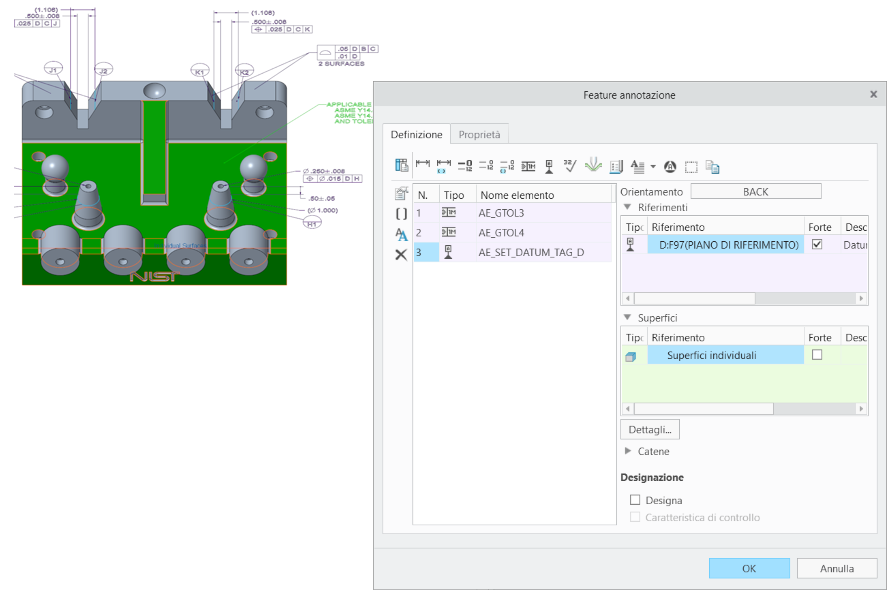

Quando si importa il file STEP AP242 in Creo Parametric o in altre applicazioni, vengono inclusi i riferimenti di nota definiti e tutti i riferimenti di superficie e di catena aggiuntivi. Quando si valuta l'annotazione, vengono visualizzati i riferimenti inclusi.
In precedenza, solo i riferimenti definiti utilizzati per creare un'annotazione di nota venivano importati o esportati, mentre tutti i riferimenti aggiuntivi andavano persi. Questo miglioramento è utile quando si desidera acquisire informazioni corrette a livello semantico sul prodotto e la produzione nelle annotazioni di nota.
Questo miglioramento incrementa la qualità e le prestazioni del rendering in Creo Parametric. Mantiene inoltre la finalità di progettazione quando si scambiano i dati contenenti annotazioni di nota con riferimenti aggiuntivi tra applicazioni diverse.
|
Creo 9.0.0.0  |
STEP AP242  |
Informazioni aggiuntive
|
Suggerimenti:
|
Nessuno
|
|
Limitazioni:
|
Non sono note limitazioni.
|
|
Sostituisce la funzionalità esistente?
|
No
|
|
Opzione di configurazione associata a questa funzionalità
|
Nessuna.
|
