Raggruppamento delle linee di offset della vista esplosa
È ora possibile aggiungere le linee di offset nelle viste esplose a un gruppo locale nell'albero del modello.
Posizioni nell'interfaccia utente:
• In un assieme, fate clic su > .

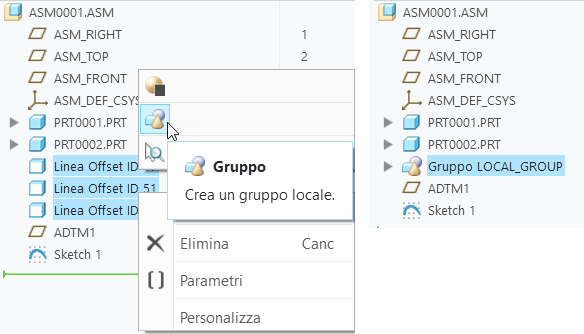

• Nell'albero del modello, fate clic con il pulsante destro del mouse su più linee di offset, quindi fate clic su Raggruppa (Group).
Release: Creo Parametric 9.0.0.0
Qual è il vantaggio di questo miglioramento?
Questo miglioramento è utile quando si utilizzano assiemi e linee di offset delle viste esplose e nell'albero del modello sono presenti molte linee di offset.
Con questo miglioramento è possibile raggruppare le linee di offset della vista esplosa e ottenere un albero del modello pulito e ordinato. In questo modo occorre scorrere di meno l'albero del modello quando si desidera visualizzare altre feature sotto le linee di offset.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
