Esercizio 3 - Impostazione dei parametri dell'analisi
Nella scheda Analisi (Analysis) è possibile eseguire le operazioni descritte di seguito.
• Specificare i parametri per l'analisi della distanza e del creepage
• Avviare il calcolo dei percorsi
1. Fate clic con il pulsante destro del mouse sulla casella Configurazione (Configuration) e selezionate Rinomina configurazione (Rename Configuration) per rinominare la configurazione correntemente selezionata.
2. Nella casella Scegliere un nuovo nome per la configurazione (Choose new name for configuration), digitate Analysis_CCA e fate clic su
.
.3. Nell'elenco Origine (Source), selezionate DC+.
 | È possibile selezionare come origine solo le reti di tipo Potenziale (Potential). È possibile posizionare il puntatore del mouse su una superficie che appartiene alla rete desiderata. Una superficie viene evidenziata automaticamente se appartiene a una rete di origine potenziale. Dopo avere selezionato un'origine, l'elenco delle destinazioni visualizza tutte le destinazioni. |

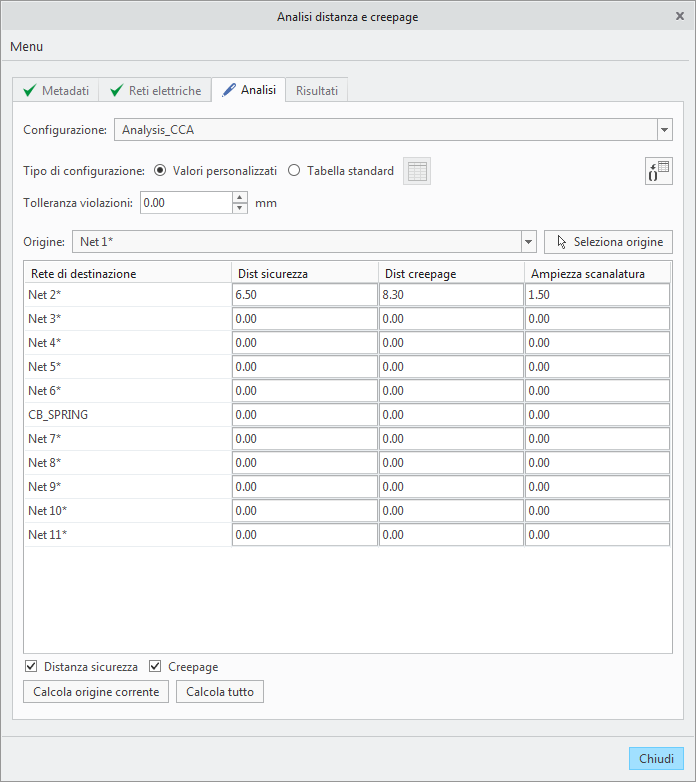

4. Per la rete DC- impostate i valori descritti di seguito.
Verificate che le caselle di controllo Distanza sicurezza (Clearance) e Creepage siano selezionate.
5. Fate clic con il pulsante destro del mouse su DC- e selezionate Imposta valori di tutte le origini (Set Values for all Sources). A tutte le coppie origine-destinazione nell'elenco delle destinazioni viene assegnato lo stesso valore di DC-.
6. Impostate Tolleranza violazioni (Violation Tolerance) su 2.00 mm.
7. Fate clic su >
Opzioni (Options). Viene visualizzata la finestra di dialogo Opzioni (Options).
Opzioni (Options). Viene visualizzata la finestra di dialogo Opzioni (Options).8. Esaminate le opzioni relative ai valori di default, i parametri, la tolleranza, i core da utilizzare, ecc.
9. Fate clic su OK per salvare tutte le modifiche e chiudere la finestra di dialogo Opzioni (Options).
10. Fate clic su Calcola tutto (Compute All). Dopo avere calcolato tutte le origini, viene visualizzata la scheda Risultati (Results).
| | • L'opzione Calcola origine corrente (Compute Current Source) consente di avviare un'analisi delle destinazioni relative all'origine correntemente selezionata. • Calcola tutto (Compute All) esegue il calcolo con tutte le origini in modo da ottenere un'analisi dettagliata. |
