Specchiatura delle estrusioni
1. Nell'albero del modello fate clic con il pulsante destro del mouse su Sketch 1 e scegliete
Nascondi (Hide).
Nascondi (Hide).2. Nella scheda Modello (Model), fate clic su
Estrusione (Extrude) nel gruppo Forme (Shapes). Viene visualizzata la scheda Estrusione (Extrude).

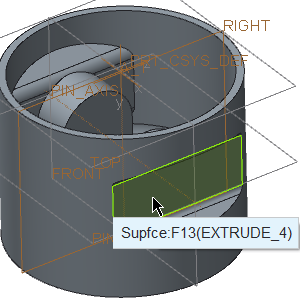

Estrusione (Extrude) nel gruppo Forme (Shapes). Viene visualizzata la scheda Estrusione (Extrude).3. Selezionate la superficie come illustrato nella figura seguente. Viene visualizzata la scheda Sketch.
4. Fate clic con il pulsante destro del mouse nell'area grafica e scegliete Riferimenti (References). Viene visualizzata la finestra di dialogo Riferimenti (References).
5. Nell'albero del modello selezionate i piani di Riferimento PIN_PLN e FRONT. I nomi dei piani di Riferimento sono visualizzati nella casella.
6. Fate clic su Chiudi (Close).
7. Nella barra degli strumenti grafici, fate clic su
Vista sketch (Sketch View).
Vista sketch (Sketch View).8. Fate clic su
Centro e punto (Center and Point) nel gruppo Sketch (Sketching).
Centro e punto (Center and Point) nel gruppo Sketch (Sketching).a. Fate clic in corrispondenza dell'intersezione dei piani di riferimento per definire il centro del cerchio.
b. Allontanate il puntatore e fate di nuovo clic per specificare il diametro.
9. Fate clic con il pulsante centrale del mouse per uscire dallo strumento Centro e punto (Center and Point).
Centro e punto (Center and Point).10. Fate doppio clic sulla quota del diametro, modificate il valore in 30 e premete INVIO.
11. Fate clic con il pulsante destro del mouse nell'area grafica, quindi fate clic su
Salva lo sketch ed esce (Save the sketch and exit).
Salva lo sketch ed esce (Save the sketch and exit).12. Nella scheda Estrusione (Extrude), modificate il valore della profondità in 1.5 e fate clic su .

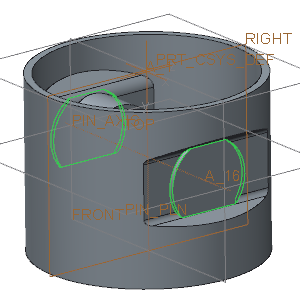

.13. Con l'estrusione 7 ancora selezionata, fate clic su
Specchia (Mirror) nel gruppo Modifica (Editing). Viene visualizzata la scheda Specchia (Mirror).
Specchia (Mirror) nel gruppo Modifica (Editing). Viene visualizzata la scheda Specchia (Mirror).14. Nell'albero del modello selezionate il piano di Riferimento RIGHT e fate clic su .
.
15. Nella barra degli strumenti grafici, fate clic su
Orientamenti salvati (Saved Orientations), quindi su Orientamento di default (Default Orientation).
Orientamenti salvati (Saved Orientations), quindi su Orientamento di default (Default Orientation).
