Problem der Modalanalyse mit Vorspannung
Dieses Kapitel enthält ein Problem der Modalanalyse mit Vorspannung. Bei einer Modalanalyse mit Vorspannung berechnet Creo Simulate die natürliche Frequenz und Modenformen Ihres Modells. Creo Simulate berechnet zudem automatisch alle vordefinierten Messgrößen. Diese Liste der Messgrößen variiert je nach dem Analysetyp.
mvsp001: Modalanalyse mit Vorspannung einer gedehnten kreisförmigen Membran
Analysetyp:
Modalanalyse mit Vorspannung
Modelltyp:
3D
Vergleich:
ANSYS
Hintergrundinformation:
Timoshenko, S. und Young, D.H. Vibration Problems in Engineering, 3. Ausgabe. D. Van Nostrand Co., Inc., New York, 1955.
Beschreibung:
Bestimmen Sie die ersten drei radialsymmetrischen, außerhalb der Ebene befindlichen Eigenfrequenzen einer kreisförmigen Membran. Verwenden Sie die Steifigkeitswerte einer statischen Analyse, bei der die Membran radial belastet wird. Die Kanten sind gelenkig gelagert.

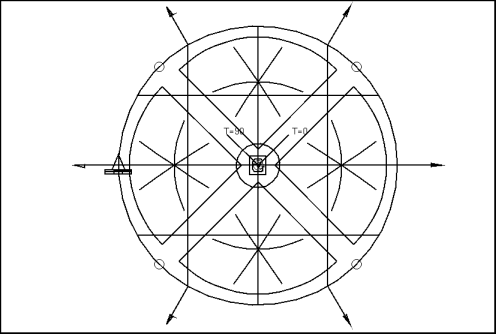

Spezifikationen
Art des Elements:
Platte
Einheiten:
IPS
Bemaßungen:
Radius: 15
Dicke: 0.01
Materialeigenschaften:
Massendichte: 0.00073
Massenspezifische Materialkosten: 0
Elastizitätsmodul: 3e7
Querkontraktionszahl: 0.3
Wärmeausdehnung: 0
Leitfähigkeit: 0
Randbedingungen:
Kante gelenkig gelagert
Lasten:
radiale Last 100 lb/in
Vergleich der Ergebnisdaten
Theorie
ANSYS
% Differenz
Struktur
% Differenz
Modus 1
94.406
94.471
0.07 %
94.442
0.03 %
Modus 6
216.77
217.38
0.28 %
216.99
0.101%
Modus 15
339.85
342.98
0.92 %
341.11
0.37%
Konvergenz %: 1 % Frequenz
Max P: 8
Anz. Gleichungen: 994
*
Die Ergebnisse beziehen sich nur auf radialsymmetrische Modi (Modi 1, 6 und 15 der Lösung). Diese Modi gelten außerhalb der Ebene. Sie werden in der Profilansicht angezeigt.
