Durch die Hierarchie ausgewählter Objekte navigieren
Sie können ein KE oder eine Geometrie auswählen und die Hierarchie des ausgewählten Objekts in einem Überlagerungsdialogfenster anzeigen. Sie können jedes beliebige Element in der Hierarchie auswählen. Wenn Sie die Auswahl ändern, wird die Minisymbolleiste, die für die neue Auswahl relevant ist, angezeigt.
Wenn Sie den Teilemodus öffnen oder ein Teil in einer Baugruppe aktivieren, werden im Dialogfenster mit Überlagerungen die Eltern und lokalen Referenzen des ausgewählten Objekts angezeigt.
Um die Hierarchie des ausgewählten Objekts anzuzeigen, gehen Sie folgendermaßen vor:
1. Wählen Sie ein geometrisches Element, Eckpunkte, ein Teil oder ein KE aus. Die Minisymbolleiste wird angezeigt.
◦ Klicken Sie auf den Pfeil neben

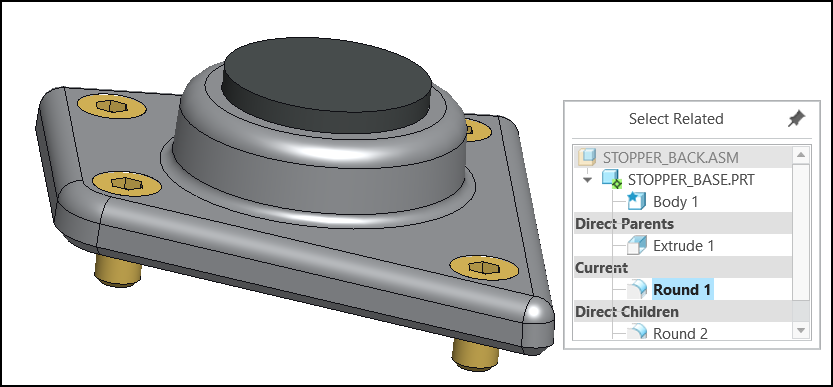

. Die Überlagerung Zugehörige auswählen (Select Related) wird angezeigt und zeigt die Hierarchie des ausgewählten Objekts an. Wenn Sie den Mauszeiger über die hierarchischen Objekte bewegen, werden diese im Arbeitsfenster hervorgehoben.
. Die Überlagerung Zugehörige auswählen (Select Related) wird angezeigt und zeigt die Hierarchie des ausgewählten Objekts an. Wenn Sie den Mauszeiger über die hierarchischen Objekte bewegen, werden diese im Arbeitsfenster hervorgehoben.◦ Wenn Sie das Dialogfenster Zugehörige auswählen (Select Related) anheften möchten, klicken Sie auf
. Das Dialogfenster wird in den Baum Zugehörige auswählen (Select Related) konvertiert und im Navigationsbereich angezeigt. Wenn Sie die Auswahl im Baum Zugehörige auswählen (Select Related) ändern, wird das ausgewählte Objekt im Arbeitsfenster hervorgehoben, und die Minisymbolleiste mit Befehlen, die für die Auswahl relevant sind, wird angezeigt.
. Das Dialogfenster wird in den Baum Zugehörige auswählen (Select Related) konvertiert und im Navigationsbereich angezeigt. Wenn Sie die Auswahl im Baum Zugehörige auswählen (Select Related) ändern, wird das ausgewählte Objekt im Arbeitsfenster hervorgehoben, und die Minisymbolleiste mit Befehlen, die für die Auswahl relevant sind, wird angezeigt.
