Duplication d'extrusions par symétrie
1. Dans l'arbre du modèle, cliquez avec le bouton droit de la souris sur Esquisse 1 (Sketch 1), puis sélectionnez
Cacher (Hide).
2. Dans l'onglet
Modèle (Model), cliquez sur
Extrusion (Extrude) du groupe
Formes (Shapes). L'onglet
Extruder (Extrude) s'affiche.

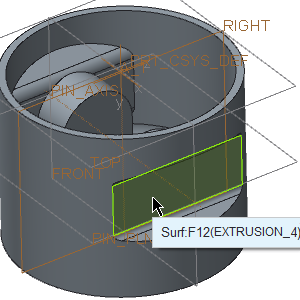

3. Sélectionnez la surface comme illustré dans la figure suivante. L'onglet Esquisse (Sketch) s'affiche.
4. Cliquez avec le bouton droit de la souris dans la fenêtre graphique, puis cliquez sur Références (References). La boîte de dialogue Références (References) s'ouvre.
5. Dans l'arbre du modèle, sélectionnez les plans de référence PIN_PLN (PIN_PLN) et FACE (FRONT). Les noms des plans de référence apparaissent dans la zone.
6. Cliquez sur Fermer (Close).
7. Dans la barre d'outils graphiques, cliquez sur la vue d'esquisse
.
8. Cliquez sur
Centre et point (Center and Point) dans le groupe
Esquisse (Sketching).
a. Cliquez sur l'intersection des plans de référence pour définir le centre du cercle.
b. Ecartez le pointeur et cliquez de nouveau pour spécifier le diamètre.
9. Cliquez avec le bouton du milieu pour quitter l'outil
Centre et point (Center and Point).
10. Double-cliquez sur la cote de diamètre, modifiez la valeur à 30, puis appuyez sur ENTREE.
11. Cliquez avec le bouton droit dans la fenêtre graphique, puis cliquez sur
Enregistrer l'esquisse et quitter (Save the sketch and exit).
12. Dans l'onglet
Extrusion (Extrude), modifiez la valeur de la profondeur à
1.5, puis cliquez sur
.

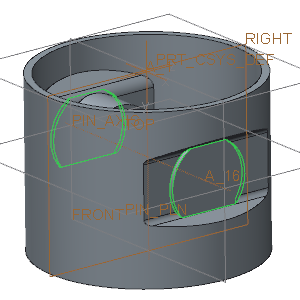

13. Sélectionnez l'extrusion 7, puis cliquez sur
Symétrie (Mirror) du groupe
Modification (Editing). L'onglet
Symétrie (Mirror) s'affiche.
14. Dans l'arbre du modèle, sélectionnez le plan de référence DROITE (RIGHT), puis cliquez sur
.
15. Dans la barre d'outils graphiques, cliquez sur
Orientations enregistrées (Saved Orientations), puis sur
Orientation par défaut (Default Orientation).
