Utilisation de la boîte de dialogue Synchroniser (Synchronize)
Utilisez les options de la boîte de dialogue Synchroniser (Synchronize) pour réduire le temps d'usinage en procédant simultanément à différentes opérations d'usinage sur toutes les têtes du poste de charge.
Cette rubrique décrit les différentes options de la boîte de dialogue et la manière dont les modifications de synchronisation sont présentées avant et après la synchronisation.
Options de la boîte de dialogue
La boîte de dialogue contient les colonnes de table suivantes :
Tête 1 (Head 1), Tête 2 (Head 2), Tête 3 (Head 3) et Tête 4 (Head 4) : affiche les étapes créées sur les têtes 1, 2, 3 et 4 du poste de charge.
Temps (Time) : indique le temps d'usinage de chaque étape dans toutes les colonnes.
Temps d'usinage (Machining Time) : indique le temps d'usinage total des séquences de chaque tête dans leurs colonnes respectives.
Supprimer (Delete) : supprime une opération de synchronisation. Cliquez avec le bouton droit de la souris sur l'opération dans la table, puis cliquez sur Supprimer (Delete).
La partie supérieure de la boîte de dialogue contient les options suivantes :
Affichage (View) : affiche une vue des trajectoires d'outil CN de type Synchronisé (Synchronized) ou Séquence d'usinage (Machining Order). Avec la vue synchronisée, vous pouvez sélectionner des trajectoires d'outil pour la synchronisation. Avec la vue de séquence d'usinage, vous pouvez visualiser l'ordre dans lequel la machine exécute les trajectoires d'outil.
Diagramme de Gantt (Gantt Chart) : affiche les informations relatives à une opération synchronisée sous forme de diagramme.
Afficher la trajectoire d'outil (Display Toolpath) : permet de mettre en surbrillance les trajectoires d'outil sélectionnées dans la fenêtre graphique. En cochant la case, vous pouvez sélectionner avec précision des points dans la fenêtre graphique pour la synchronisation.
La partie inférieure de la boîte de dialogue contient les options suivantes :
Début de la trajectoire (Start of Toolpath) : synchronise le démarrage d'une séquence CN d'une tête avec une autre séquence d'une autre tête et ainsi de suite.
Point sur la trajectoire (Point on Toolpath) : synchronise un point sur une séquence CN d'une tête avec un autre point sur une séquence CN d'une autre tête et ainsi de suite.
Tête pilote (Driving Head) : la première tête sur laquelle les trajectoires d'outil seront usinées.
 : arrête la trajectoire d'outil. Les trajectoires d'outil synchronisées démarrent l'usinage en même temps. Vous pouvez voir les trajectoires d'outil qui usinent simultanément dans la fenêtre graphique.
Cliquez sur pour interrompre une trajectoire d'outil.
Cliquez sur pour arrêter la trajectoire d'outil.
Cliquez sur
 : lance la trajectoire d'outil à partir de la position actuelle de l'outil de coupe jusqu'à la synchronisation suivante dans l'opération.
Glissière : lorsque l'outil se déplace le long de la trajectoire d'outil, vous pouvez ajuster la glissière afin d'accélérer ou de ralentir le mouvement de l'outil de coupe.

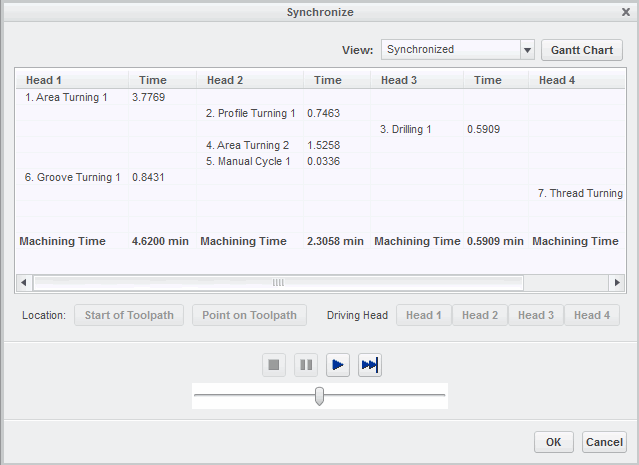

Exemple : apparence avant le début de la synchronisation
Les trajectoires d'outil créées à l'aide des têtes 1, 2, 3 et 4 sont affichées comme suit :

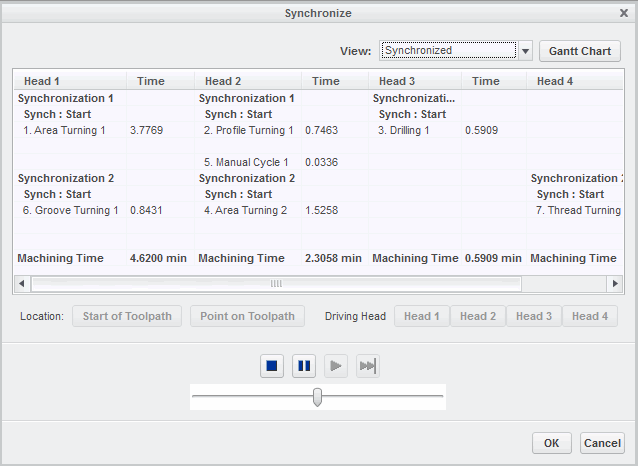

Exemple : apparence après le début de la synchronisation
Les trajectoires d'outil synchronisées sont affichées comme suit :
Dans cet exemple, le message Synchronisation 1 (Synchronization 1) dans les colonnes Tête 1 (Head 1), Tête 2 (Head 2) et Tête 3 (Head 3) indique que ce processus d'usinage correspond à la première opération de synchronisation. Synch : Début (Synch : Start) indique le début de la synchronisation. Cette synchronisation s'applique aux étapes suivantes :
Tournage d'ébauche 1 sur Tête 1 (Head 1), Contournage en tournage 1 sur Tête 2 (Head 2) et Perçage 1 sur Tête 3 (Head 3)
De la même manière, le message Synchronisation 2 (Synchronization 2) dans les colonnes Tête 1 (Head 1), Tête 2 (Head 2) et Tête 4 (Head 4) indique que ce processus d'usinage correspond à la deuxième opération de synchronisation. Synch : Début (Synch : Start) indique le début de la synchronisation. Cette synchronisation s'applique aux étapes suivantes :
Usinage de gorge 1 sur Tête 1 (Head 1), Tournage d'ébauche 2 sur Tête 2 (Head 2) et Filetage au tour 1 sur Tête 4 (Head 4)
*
La numérotation des opérations de synchronisation suit l'ordre dans lequel les opérations de synchronisation sont créées et non pas l'ordre des séquences répertoriées dans la table.
