鏡像引伸
1. 在「模型樹」中，以滑鼠右鍵按一下 Sketch 1，然後按一下
「隱藏」(Hide)。
「隱藏」(Hide)。2. 在「模型」(Model) 標籤上，按一下「形狀」(Shapes) 群組中的
「引伸」(Extrude)。「引伸」(Extrude) 標籤開啟。

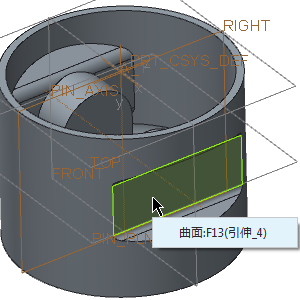

「引伸」(Extrude)。「引伸」(Extrude) 標籤開啟。3. 選取曲面，如下圖所示。「草繪」(Sketch) 標籤開啟。
4. 在圖形視窗中按一下滑鼠右鍵，然後按一下「參照」(References)。這時「參照」(References) 對話方塊會開啟。
5. 在「模型樹」中，選取基準平面 PIN_PLN 與 FRONT。基準平面名稱會出現在方塊中。
6. 按一下「關閉」(Close)。
7. 在圖形工具列上，按一下
「草繪視圖」(Sketch View)。
「草繪視圖」(Sketch View)。8. 在「草繪」(Sketching) 群組中按一下
「中心和點」(Center and Point)。
「中心和點」(Center and Point)。a. 按一下參照平面的交集以定義圓的中心。
b. 移開指標，然後再按一下以指定直徑。
9. 按一下滑鼠中鍵以退出 「中心和點」(Center and Point) 工具。
「中心和點」(Center and Point) 工具。10. 連按兩下直徑尺寸，將值改為 30，然後按下 ENTER 鍵。
11. 在圖形視窗中按一下滑鼠右鍵，然後按一下
「儲存草繪並退出」(Save the sketch and exit)。
「儲存草繪並退出」(Save the sketch and exit)。12. 在「引伸」(Extrude) 標籤上，將深度的值改為 1.5，然後按一下 。
。13. 在仍選取 Extrude 7 的情況下，按一下「編輯」(Editing) 群組中的
「鏡像」(Mirror)。「鏡像」(Mirror) 標籤開啟。
「鏡像」(Mirror)。「鏡像」(Mirror) 標籤開啟。14. 在「模型樹」中，選取基準平面 RIGHT 並按一下 。
。
15. 在圖形工具列中，按一下
「已存定向」(Saved Orientations)，然後按一下「預設定向」(Default Orientation)。
「已存定向」(Saved Orientations)，然後按一下「預設定向」(Default Orientation)。
