主要基準特徵對於設計模型可能太小
針對主要基準特徵所限制之零件的每個定向 DOF，GD&T Advisor 會使用下列程序來確定主導基準參照框架的主要基準特徵是否適用於零件︰
1. 尋找法線平行於受限制 DOF 之旋轉軸的平面。
2. 尋找︰Max_Proj_Part_Dim (將零件邊界方塊投影到該平面上的投影最大尺寸)。
3. 尋找︰Char_Len (與受限制 DOF 相關之基準特徵的適用尺寸)。
4. 計算︰DimRatio = Max_Proj_Part_Dim/Char_Len。
5. 如果 (DimRatio > PRT_PrimDFSize) 便顯示訊息，其中 PRT_PrimDFSize 在應用程式選項中定義。
如果您看到此顧問訊息，則應考慮設定不同的主要基準特徵。
範例

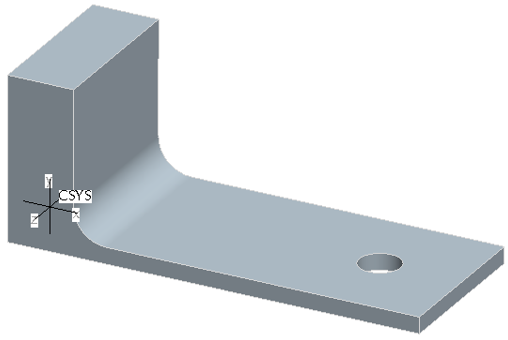

請考慮下圖中顯示的範例︰
1. 邊界外框 (250x100x90)
下表顯示此零件的主要基準特徵的少數可能的候選項目及此測試的狀況，其假設在應用程式選項中將 PRT_PrimDFSize 設定為 5.0。
範例 | 測試計算 | 測試狀況 |
|---|---|---|
 | 主要 DF 的 Char_Len： Char_Len(RX)=90 Char_Len(RZ)=40 比率： DimRatio(RX)=90/90=1.0 DimRatio(RZ)=250/40=6.25 | 「失敗」(Fail)，因為︰ DimRatio(RZ)>PRT_PrimDFSize |
 | 主要 DF 的 Char_Len： Char_Len(RX)=25 Char_Len(RZ)=25 比率： DimRatio(RX)=90/25=3.2 DimRatio(RZ)=250/25=10.0 | 「失敗」(Fail)，因為︰ DimRatio(RZ)>PRT_PrimDFSize |
 | 主要 DF 的 Char_Len： Char_Len(RX)=90 Char_Len(RZ)=250 比率： DimRatio(RX)=90/90=1.0 DimRatio(RZ)=250/250=1.0 | 「成功」(Pass)，因為︰ DimRatio(RX)<PRT_PrimDFSize AND DimRatio(RZ)<PRT_PrimDFSize |
在本例中，作為主要基準特徵，零件的底部平曲面可能是最佳選擇。
