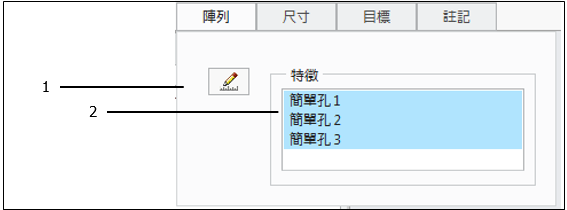

陣列滑出面板
1. 「編輯/重新定義」(Edit/Redefine) 按鈕 - 啟動「新增/編輯陣列」(Add/Edit Pattern) 面板。
2. 「特徵清單」(Feature List) - 屬於陣列成員之所有特徵的清單。
「陣列滑出面板」中的「特徵清單」顯示屬於
陣列成員之所有特徵的清單。當您按一下清單中的項目時，該特徵所參照的對應曲面會在
CAD 模型中反白。
針對手動建立的陣列，「編輯/重新定義」(Edit/Redefine) 按鈕會啟用，但針對連結的陣列則會停用。連結的陣列由疊加在陣列圖示上的紅色核取標記 (例如，
) 指示，並且可直接連結至 CAD 模型中的對應陣列。
