新增/編輯陣列

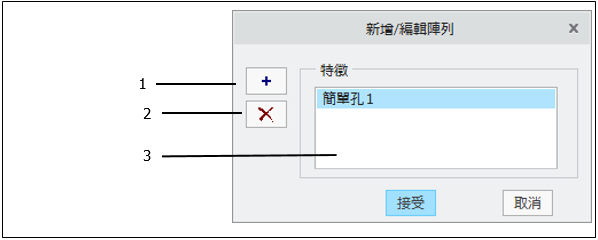

1. 「透過從 CAD 模型或特徵樹選取來新增特徵」(Add a new feature by selecting from the CAD model or feature tree) - 按一下此按鈕可啟動新增特徵視窗,使您可以將特徵新增至陣列。您可從 CAD 模型選取曲面來新增特徵,也可從特徵樹中選取現有特徵來進行新增。如需所支援陣列的完整清單,請參閱陣列描述
2. 「從陣列移除特徵」(Remove feature from the pattern) - 如果您從「特徵清單」中按一下特徵,然後按一下此按鈕,所選特徵會從清單中移除。
3. 「特徵清單」(Features List) - 顯示所有已選取之特徵的清單。當您在清單中按一下特徵時,該特徵所參照的曲面會在 CAD 模型中反白。
新增或編輯陣列時,請記住,所選特徵必須符合下列需求︰
1. 所有陣列成員都是類型相同的大小特徵。
2. 所有陣列成員必須擁有匹配的大小尺寸。
3. 基準特徵不得不包括在陣列中。欲將基準特徵新增至陣列,必須先「取消設定」,然後再將其新增至陣列。
4. 已針對至少其中一個陣列成員指定所有適用大小尺寸與參照特徵。
5. 所有陣列成員都擁有位置與定向,使之形成有效陣列。
當您按一下「接受」(Accept) 按鈕時,陣列類型的內容會填入圖標板。
