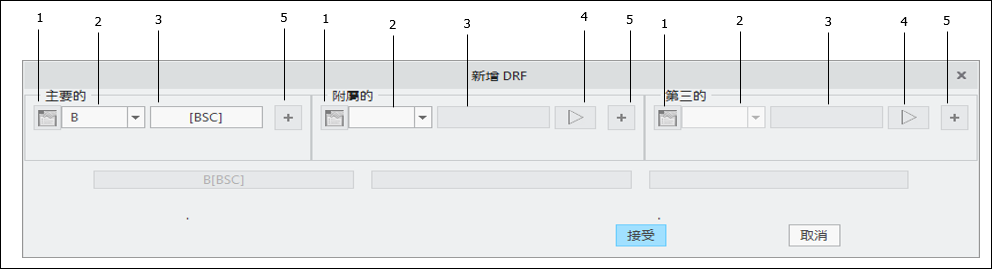

新增 DRF (ASME)
1. 「顯示來自目標的基準內容」(Display Datum from Targets Properties) - 針對來自目標基準,此按鈕可啟動一個視窗,顯示目標的基本定位尺寸值。此按鈕只會針對在完全受限 DRF 中參照之來自目標的基準啟用。
2. 「基準特徵選取器」(Datum Feature Selector) - 包含所有適用基準特徵與來自目標之基準的篩選清單。
3. 「基準特徵材料邊界修改因子」(Datum Feature Material Boundary Modifier) - 可讓您指定基準特徵的材料邊界修改因子。不適用時,會禁用此控制項。
4. 「平移修改因子」(Translation Modifier) - 將平移修改因子套用至基準特徵。
5. 「新增基準特徵」(Add a Datum Feature) - 當從共用基準特徵 (例如,同軸基準特徵 A-B) 定義一個基準時,按一下此按鈕可存取控制項來指定其他基準特徵。
當為 DRF 指定基準特徵時,「基準特徵選取器」(Datum Feature Selector) 會包含適用基準特徵的篩選清單,以便僅允許有效的基準特徵組合。請記住,並非所有基準特徵都可作為 DRF 中的主要基準進行參照 (請參閱特徵描述中「是否為基準特徵?」一欄的註釋)。
此對話視窗為何有時會自動出現?
當您將基準特徵新增至比任何現有 DRF 都更能夠完全限制零件的模型時,GD&T Advisor 會自動將 DRF 新增至模型。如果新增的基準特徵為大小特徵,則需要該基準特徵的材料條件修改因子 (<RFS>、Ⓜ 或Ⓛ),才能完全定義 DRF。依預設,會將基準特徵材料條件設定為,等同於為套用至特徵之幾何公差指定的公差帶材料條件修改因子 (如果適用)。如果未將需要材料條件修改因子的任何幾何公差套用至特徵 (例如,模型中的第一個特徵),則此對話視窗會自動彈出,讓您可以為基準特徵指定所需材料條件修改因子。
