GD&T Advisor 增强功能
版本:Creo Parametric 9.0.0.0
观看演示此增强功能的视频:
此增强功能的优点是什么?
在 GD&T Advisor 中进行了一些新的增强以提高其可用性和生产力。
常规增强功能
通过 GD&T Advisor 改进了对细节化标准的支持
使用 GD&T Advisor 时创建尺寸的工作流得到改进
在 GD&T Advisor 中使用注释的工作效率得到提升
GD&T Advisor 对 ISO GPS 1101:2017 和 ASME Y14.5-2018 规范元素和修饰符的支持得到改进
用户界面位置:GD&T Advisor > “公差要素”(Tolerance Feature) > “细节”(Details)

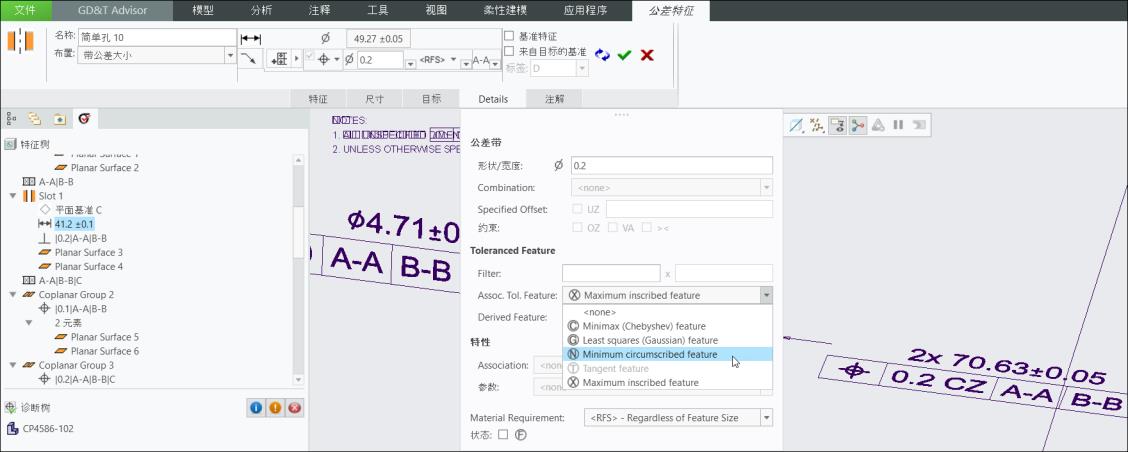

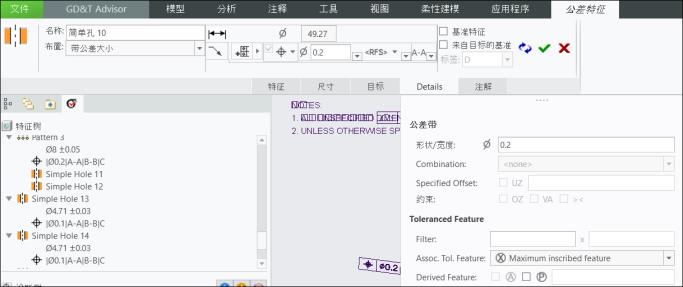

您可以应用特殊修饰符来指示特殊的 GD&T 条件。新的“细节”(Details) 选项卡包括公差要素定义所需的标准规范元素和修饰符。在此选项卡中,您现在可以应用由细节化标准支持的特殊修饰符来指示特殊的 GD&T 条件。
*
“细节”(Details) 选项卡对于这些标准的先前版本不可用。
此外,在 GD&T Advisor 验证模型 GD&T 时,若注释具有在 GD&T Advisor 之外创建的修饰符,增强功能还会校验这些注释的正确性。以前,若要为 GD&T 添加特殊修饰符,需要在原生 Creo 环境中添加所需的修饰符,而且 GD&T Advisor 不会验证其正确性。
此增强功能使您能够轻松地实现与细节化标准的兼容性。
ISO GPS 1101:2017
ASME Y14.5-2018
针对公差要素定义自动创建尺寸
用户界面位置:GD&T Advisor > “公差要素”(Tolerance Feature) > “尺寸”(Dimensions) > “创建选定项”(Create Selected)
现在,新命令“创建选定项”(Create Selected) 可用于针对公差要素定义创建尺寸。在某些情况下,要完成公差要素定义,必须具有可用的尺寸。通过“创建选定项”(Create Selected) 命令,您可以选择和创建尺寸。

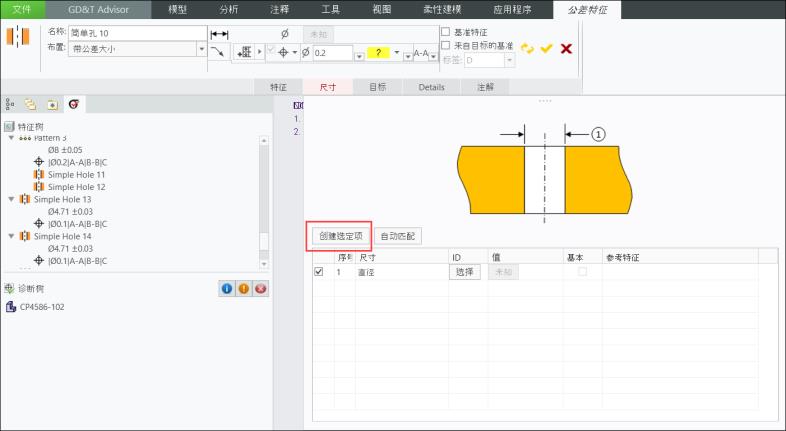

“尺寸”(Dimensions) 选项卡中,选择要创建的尺寸,单击“创建选定项”(Create Selected),GD&T Advisor 即会自动创建尺寸。
以下特征类型支持“创建选定项”(Create Selected) 命令:
简单孔
简单轴
平板
槽孔
以前,公差要素定义所需的尺寸是手动创建的。此增强功能减少了在 GD&T 公差任务期间创建尺寸所花费的时间。
改进的 GD&T 注释和模型曲面的选择

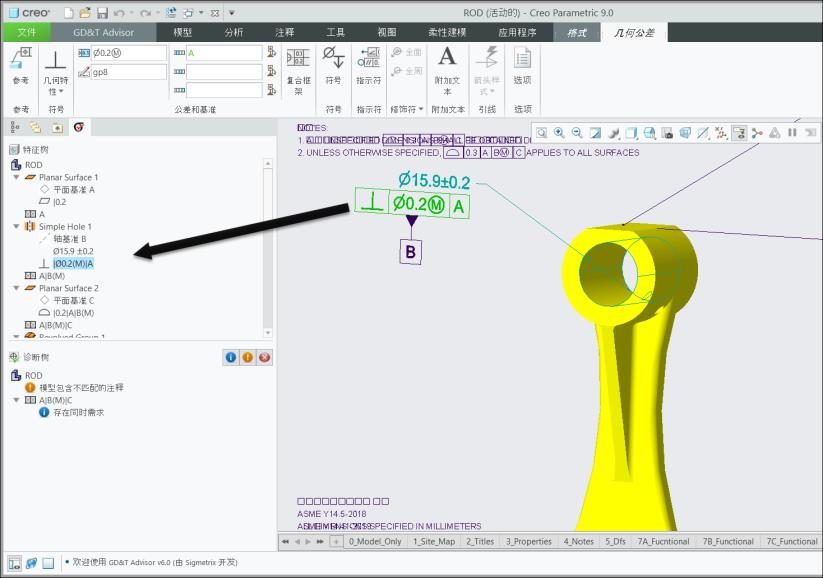

在图形窗口中选择一个注释或模型曲面,相应的特征即在 GD&T Advisor 的特征树中被选中。在模型中定义多个 GD&T 注释时,此增强功能非常有用。
此增强功能减少了在特征树中查找相关特征所花费的时间,从而提高了可用性和效率。
附加信息
提示:
无。
限制:
无已知限制。
其是否替换了现有功能?
否。
与此功能相关的配置选项:
无。
