限制
简介
GD&T Advisor 是一个与 Creo 结合使用来定义零件尺寸和公差的应用程序。同时已开发出智能 GD&T 过滤，以根据选定的公差标准来为用户提供指导和建议。
本文档介绍了此版本 GD&T Advisor 的最重要限制。在某些情况下，限制可能是源于 Creo 功能的限制。请记住，GD&T 是一个涵盖内容非常广的主题，因此可能存在超出以下说明范围之外的其他限制。
了解应用程序的限制后，就可以避免尝试执行原本不受支持的操作。但是，请务必了解 GD&T Advisor 是一种可以用来在 Creo 中快速、轻松、正确地创建 GD&T 注释的工具 (根据选定的公差标准)。对于某些零件，您可以使用 GD&T Advisor 创建大多数 (但不是全部) 必要的注释。其余注释通常可以使用原生 Creo 功能来创建。

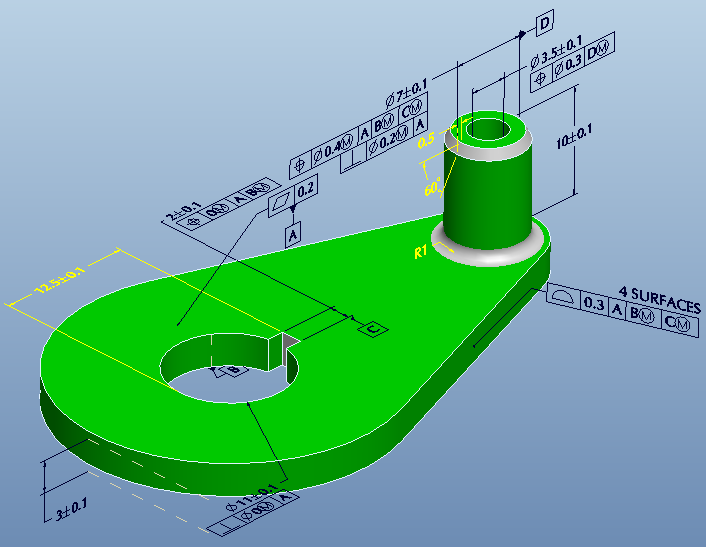

下图显示了所有尺寸和几何公差均已完全定义的零件。黑色的注释是在 GD&T Advisor 中定义的。但是，由于 GD&T Advisor 中的某些限制 (如本文档中所述)，某些特征和尺寸尚未完全受到支持。不过，其余注释 (以黄色显示) 已使用原生 Creo 功能进行创建。在使用其他 Creo 注释时，唯一的限制是无法评估这些注释正确与否，同时在确定曲面的约束状态时，也不会考虑它们。
请记住，其中许多限制将在今后的软件版本中得到解决。
装配级几何公差
GD&T Advisor 仅适用于单个零件。不支持装配的尺寸和公差。
关联至 CAD 尺寸
GD&T Advisor 可帮助您正确定义每个零件特征的 GD&T 和关联尺寸，然后自动创建原生 Creo 注释。GD&T Advisor 提供了用于显示尺寸和公差完整性的工具。同时还可以评估是否符合选定公差标准的规则和最佳做法，并以信息性、警告和错误消息的形式提供反馈。
但无论如何，尺寸都必须是在 Creo 中创建的。在某些情况下，这些尺寸可能会与 GD&T Advisor 特征相关联，此时，在对标注形式进行可视化和评估过程中便会考虑它们。在其他情况下，例如偏移角度尺寸，它们无法与 GD&T Advisor 特征相关联，但仍可显示为已完成标注形式的一部分。
大小尺寸
所有大小尺寸都必须在 CAD 模型中进行定义 (无论是参数尺寸还是注释尺寸)。GD&T Advisor 支持将特征的大小尺寸关联至相关尺寸特征的功能。在某些情况下，大小尺寸为特征 (例如，孔、锥形平板等) 的固有尺寸。但是，单独特征的相对元素之间也可能存在大小尺寸。下表显示了用于定义大小尺寸的可能特征组合。表格中每个单元内的值指示 GD&T Advisor 是否支持在该对特征之间应用大小尺寸。
参考 | |||
|---|---|---|---|
源 | 平面 | 圆柱 | 球面 |
平面 | 是 | 否 | 否 |
圆柱 | 否 | No* | 否 |
球面 | 否 | 否 | 否 |
在上表中，对于“平面”和“圆柱”源，“平面”和“圆柱”参考指示了常见情况。
*注意：支持长槽孔的长度
以下示例显示了无法关联到 GD&T Advisor 特征的大小尺寸。
示例：到孔上相对元素的平面曲面
示例：到相对平面曲面的球形曲面
如上文所述，所有尺寸都是在 CAD 系统中定义的，因此限制就是 GD&T Advisor 无法将特征与上述示例所示的尺寸相关联。尺寸仍然属于零件的已完成标注形式的一部分，但无法由 GD&T Advisor 来评估。
 | 注意：未验证注释可能不符合指定的公差标准或与已在 GD&T Advisor 中定义的尺寸或几何公差冲突。 |
偏移尺寸
下表显示了用于定义偏移尺寸的可能特征组合。表格中每个单元内的值指示 GD&T Advisor 是否支持在该对特征之间应用偏移尺寸。
参考 | |||
|---|---|---|---|
源 | 平面 | 圆柱轴 | 球中心 |
平面 | 是 | 否 | 否 |
圆柱轴 | 否 | 否 | 否 |
球中心 | 否 | 否 | 否 |
在上表中，对于“平面”源，“平面”参考指示了常见情况。
请记住，公差标准通常不建议使用偏移尺寸来定位关键特征。
沉孔深度
下图所示为定义沉孔深度的常见做法。但是，GD&T Advisor 不支持这种形式。
相交的尺寸
此处显示的标注形式可在 Creo 中定义，但在 GD&T Advisor 中不受支持。
角度尺寸
以下所示的角度尺寸可能包含在已完成标注形式中，但这些尺寸无法由 GD&T Advisor 进行评估。
构造圆的大小尺寸
GD&T Advisor 不支持构造几何的尺寸，如下图所示的直径尺寸。
拓扑约束
由轴直径驱动的锥形轴
在 GD&T Advisor 中，无法定义检具直径由相邻轴特征直径驱动的锥形轴。
相切曲面
球面或圆柱曲面的大小和位置有时可能通过特征拓扑暗指，但这些条件在 GD&T Advisor 中都不受支持。
示例：与平板或槽相切的圆柱曲面
示例：与轴相切的球形曲面
不支持的特征类型
GD&T Advisor 不支持下列特征类型：
• 环形曲面 - 可能由“旋转曲面”特征表示，但受支持的标注形式存在限制 (不支持任何直径或半径尺寸)。
• 管子 (或管道) - 需要此特征类型来表示同轴圆柱曲面之间的壁厚尺寸。
• 倒圆角
• 倒角
可以使用原生 Creo 功能来定义这些特征类型的尺寸和公差，但这些约束无法在 GD&T Advisor 中进行评估。
几何公差限制
方向几何公差
GD&T Advisor 不支持需要指定方向的几何公差 (例如平面曲面的直线度)，因为未提供任何可行方法来指定方向。
双向位置公差
GD&T Advisor 不支持孔或轴特征上的双向位置公差。
每单位形状公差
GD&T Advisor 不支持：
• 平面度/面积
• 直线度/长度
但是，这些公差可以使用原生 Creo 功能进行定义。
基础尺寸
根据 ASME Y14.41 和 ISO 16792 规定，可以通过查询模型来获得该模型的基础尺寸。因此，一般不需要显示基础尺寸。
• GD&T Advisor 仅支持“必需的”基础尺寸 (例如，相对于锥形特征检具大小的偏移尺寸)。
• GD&T Advisor 不支持“可选”基础尺寸 (例如，定位特征的尺寸)，尽管可以使用专属 Creo 功能显示这些尺寸。
基准
GD&T Advisor 不支持：
• PNT 基准特征 (例如，球或球窝)。
• 参考三个基准特征的共同基准 (例如，A-B-C)。
也不支持
• 受控半径
• 弧长尺寸
• 平均直径
• 应用于受限制曲面区域的偏差度。
• 纵坐标尺寸
杂项
多曲面特征的阵列
GD&T Advisor 不支持可以有效定义不规则尺寸特征 (例如，六角形特征或六角形特征阵列) 形式的方法。
族表零件
GD&T Advisor 不支持对族表零件的多个实例添加注释。为了避免出现数据损坏问题，GD&T Advisor 将仅在族表零件的单个实例上执行操作。
为 GD&T Advisor AppOptions.xml 选项文件指定备用位置或路径
GD&T Advisor 在应用程序启动期间读取 GD&T Advisor AppOptions.xml 文件。因此，建议在启动 GD&T Advisor 之前，在配置文件 gdt_advisor_app_options_file 中设置 .xml 的路径。
如果在会话中设置或更改 .xml 文件位置，则不会获得预期结果。
