公差特征操控板 - 特征属性
特征属性

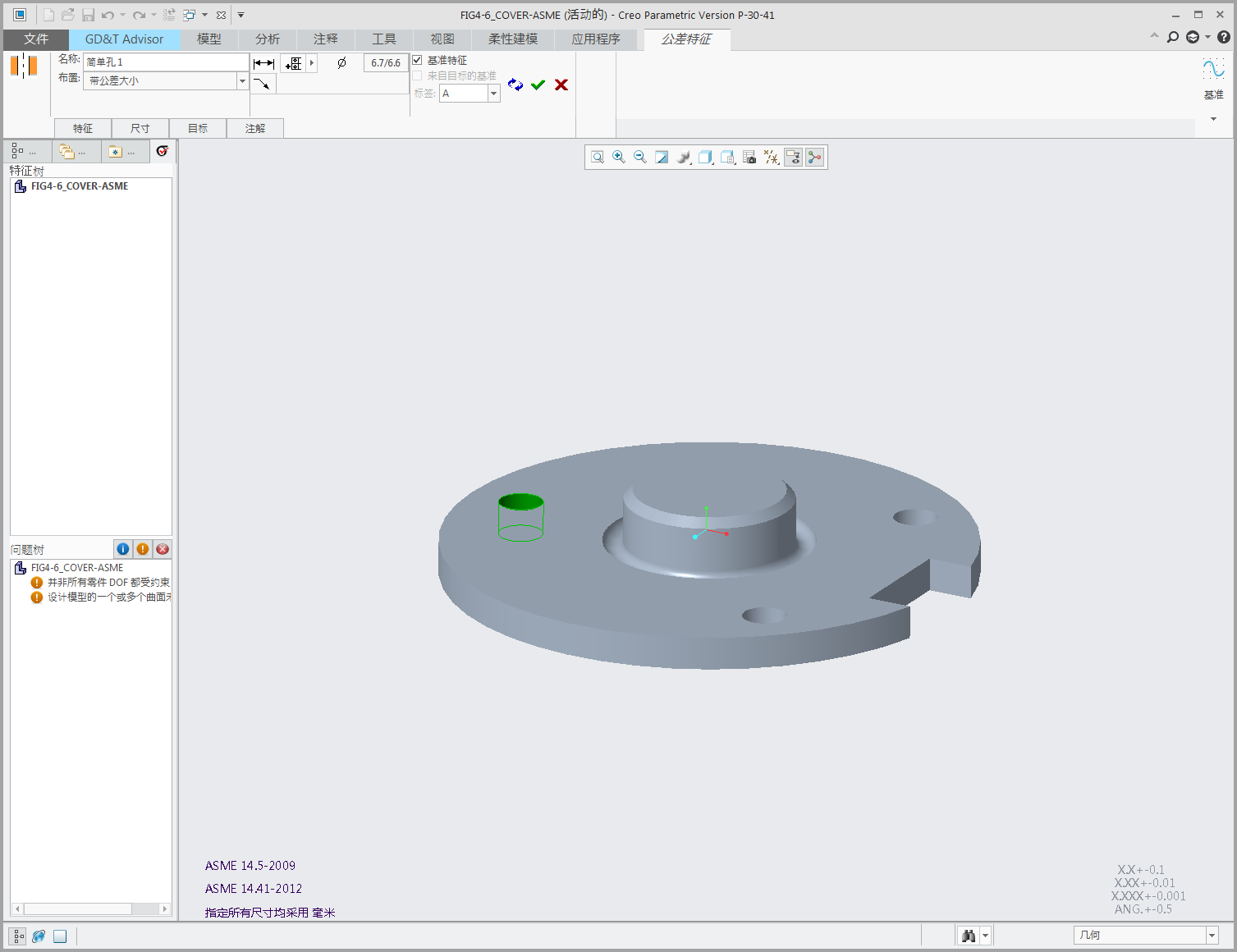

1. 特征名称
特征“名称”(Name) 是特征的用户指定名称。
2. “方案”(Scheme) 选项
“方案”(Scheme) 选项用于约束特征。
3. “沉孔”(C'Bore) 选项 (此图中未显示)。
“沉孔”(C'Bore) 选项用于指定沉孔的约束方法。有关详细信息,请参阅“沉孔”选项 (ASME)“沉孔”选项 (ISO)。此选项仅适用于包括沉孔的多元素孔。
特征命名规则
将以 "Feature_Type #" (例如,"平面曲面 2") 形式为每个特征提供一个默认名称。为每个特征指定说明性较强的名称会使得“特征树”更易于管理,尤其是对于具有大量功能特征的复杂零件。
GD&T Advisor 中功能特征的名称遵循以下规则:
1. 特征名称必须是唯一的 (即,不得重复且不可与 Creo 特征使用相同的名称)。
2. 特征名称可能包含大写和小写字母、数字以及空格、下划线和连字符字符 (" "、"_" 和 "-")。不允许使用其他字符。
“方案”选项
尺寸特征和平面曲面支持多种“方案”选项。对于这些特征,操控板中将显示“布置”(Scheme) 组合框,其中包括该特征的所有可用布置。添加尺寸特征 (如孔、轴、锥形孔等) 时,应用程序将检查 CAD 模型中与特征关联的参数尺寸,并自动选择与这些尺寸匹配的布置。您可以从组合框中选择另一种方案,这样,即可从 CAD 模型中手动选择所需的尺寸。有关详细信息,请参阅尺寸滑出式面板平面曲面特征的方案选项 (ASME)平面曲面特征的方案选项 (ISO)
