Opciones de personalización de HMX: solo licencia avanzada
La personalización de HMX se ha movido ahora a una nueva ficha de la ventana de HMX. Estas personalizaciones solo están disponibles mientras se utiliza una licencia avanzada de HMX. Las personalizaciones aparecen en varias secciones, tal como se describe a continuación:
Visualización del símbolo
En esta sección se controla la visualización u ocultación de globos y rótulos del designador de referencia en el plano generado por HMX. Las elecciones para estas opciones son Mostrar (Show) u Ocultar (Hide).
Si la opción Globos (Balloons) se define en Ocultar (Hide), los valores de Globos (Balloons) se ocultan en el plano generado.
Si la opción Designadores de referencia (Reference Designators) se define en Ocultar (Hide), los rótulos de Designador de referencia (Reference Designator) se ocultan en el plano generado.
El valor por defecto de estas opciones es Mostrar (Show).
Los planos creados por HMX con los rótulos Globos (Balloons) y Designadores de referencia (Reference Designators) están visibles y ocultos.
También se puede definir el valor de Tipo de cota (Dimension Type) en Entrada (Inline) o Directriz (Leader).
El plano creado por HMX con cotas Entrada (Inline) y Directriz (Leader).
Reflexión de segmento
En esta sección se controla el ángulo desde la dirección horizontal o vertical a partir de la cual se coloca el primer segmento de un grupo de segmentos extendidos.

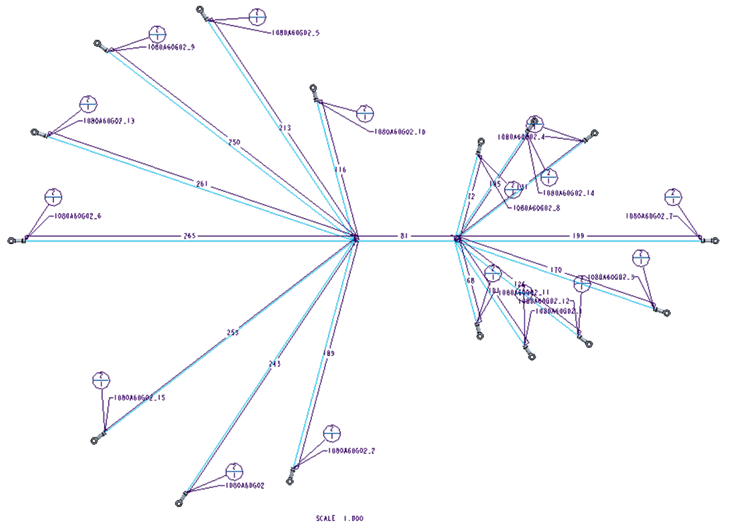

Ángulo de cono de 15 grados | Ángulo de cono de 30 grados |
|---|---|
 |  |
El valor de este campo es un número natural (sin decimales).
Los valores superiores a 75 activan un aviso en el que se indica que la salida del fichero de plano puede parecer tener segmentos solapados y que no se pueden leer.
El valor por defecto es 0, lo que indica que el primer segmento se coloca horizontalmente desde el tronco.
El valor máximo es 89, lo que indica que todos los hilos de una separación se restringirán dentro de 1 grado desde ambos lados del tronco.
Ángulo de cono (Cone Angle)89 grados
Creación del fichero de salida
En esta sección se controla la generación de ficheros desde HMX.
Se pueden definir las siguientes opciones:
• Fichero DXF (DXF File): si se define en Sí (Yes), se genera el fichero HMX_Log.txt en el que se incluye un registro de la última ejecución de HMX. El valor por defecto es No.
• Fichero de LDM (BoM File): si se define en Sí (Yes) y si se dispone de una licencia avanzada de HMX, el fichero HMX_BOM.csv se crea con el contenido de la tabla LDM (BOM) presente en el plano. El valor por defecto es Sí (Yes).
• Fichero de lista de hilos (Wire List file): si se define en Sí (Yes) y si se dispone de la licencia estándar o avanzada de HMX, el fichero the HMX_Wirelist.csv se crea con el contenido de la tabla Lista de hilos (Wire List) presente en el plano. El valor por defecto es Sí (Yes).
• Nombres de fichero exclusivos (Unique File Names): permite controlar los nombres de los ficheros generados. Si se define en Sí (Yes), cada fichero creado por HMX tendrá un nombre exclusivo, que incluye la fecha y la hora en que se ha ejecutado HMX. Si esta opción se define en No, los ficheros de las ejecuciones anteriores de HMX se sobrescribirán, a menos que se les haya cambiado el nombre. El valor por defecto es No.
Inflación de longitud
En esta sección se controlan los valores de las longitudes de hilos y cables enviados a las opciones Lista de hilos (Wire List) y LDM (BOM). Estos valores solo se reflejan en las tablas Lista de hilos (Wire List) y LDM (BOM), y no en el plano de barra generado. La generación de las tablas Lista de hilos (Wire List) y LDM (BOM) está restringida por la presencia de una licencia de HMX estándar o avanzada.
La opción Longitud adicional (%) (Extra Length (%)) permite definir un porcentaje adicional de longitud para cada cable de la tabla Lista de hilos (Wire List) y para la bobina de propietario, en la tabla LDM (BOM).
Los valores aceptables para esta opción son números reales entre 0 y 85070586659632214952926045871129231360.
El valor introducido en el panel de entrada de texto está restringido a 3 decimales, por ejemplo, 5.125, lo que indica que la longitud de cable se inflará un 5.125 %.
El valor por defecto es 0, que indica que no se aplicará ninguna inflación de hilo.
La opción Longitud fija (Fixed Length) permite controlar la cantidad de cable que se debe añadir a cada elemento de la tabla Lista de hilos (Wire List). El tipo de valor para esta opción viene dictado por la unidad que el mazo de cables utiliza. Si el mazo de cables se encuentra en milímetros, el valor se limitará a un número natural (sin decimales). Por ejemplo, si se introduce 10.5 en el panel de entrada, HMX cambia el valor a 10.
Si el mazo se encuentra en pulgadas, el valor se limita a números reales con un máximo de 1 decimal. Por ejemplo, si se introduce el valor 10.55 en el panel de entrada, HMX cambia el valor a 10.5.
El valor mínimo para esta opción es 0. El valor máximo lo dicta la unidad del mazo de cables. Para los números reales, el valor máximo es 85070586659632214952926045871129231360.0. Para los números naturales, el máximo es 2147483647.
El valor por defecto es 0, que indica que no se aplicará ninguna inflación de hilo.
 | Las opciones Longitud fija (Fixed Length) y Longitud adicional (%) (Extra Length (%)) se excluyen mutuamente. Si se proporcionan valores para ambas opciones, se desestima la longitud porcentual y solo se tiene en cuenta el valor de longitud fija. |
La opción Longitud de redondeo (Round to Length) permite controlar el valor de hilos y cables. El tipo de valor para esta opción lo dicta la unidad del mazo de cables.
Si el mazo de cables está en milímetros, el valor se restringe a un número natural (sin decimales). Es decir, si se introduce 10.5 en el panel de entrada, HMX cambiará el valor a 10.
Si el mazo de cables está en pulgadas, el valor se restringe a números reales, con hasta 1 decimal. Es decir, si se introduce 10.55 en el panel de entrada, HMX cambia el valor a 10.5.
El valor mínimo para esta opción es 0. El valor máximo lo dicta la unidad del mazo de cables. Para los números reales, el valor máximo es 85070586659632214952926045871129231360.0. Para los números naturales, el máximo es 2147483647.
El valor por defecto es 0, que indica que el redondeo por defecto hasta el número natural más próximo se aplica a los mazos en milímetros y no se aplica ningún redondeo a los mazos en pulgadas.
Colocación del conector
En esta sección se controla la colocación de los conectores en el esbozo presente en los planos generado por HMX.
La opción Cota delante (Dimension to Front) permite controlar la disposición de acotación utilizada por HMX. Esta opción solo está disponible junto con la licencia avanzada de HMX.
Esta opción se puede definir en Sí (Yes) o No.
Si se define en Sí (Yes), la cota colocada en el segmento que conduce al conector en el esbozo contiene la longitud del conector y parece llegar hasta la longitud total del conector.
Conector con la opción Cota delante (Dimension to Front) definida en Sí (Yes) y No.
Si se define en No, la cota colocada en el segmento que conduce al conector se detiene al final del conector y no incluye la longitud del conector.
El valor por defecto es No.
La opción Centralizar conectores (Centralize Connectors) permite controlar la conexión del conector al segmento que conduce a ella.
Los valores posibles son Sí (Yes) y No.
Si la opción Centralizar conectores (Centralize Connectors) se define en Sí (Yes), el conector se conecta al esbozo a partir de un pasador que se encuentra en el centro de todos los pasadores ruteados.
Si se define en No, los conectores se conectan al esbozo mediante el pasador correspondiente a la longitud más corta que se introduzca en el conector.
El valor por defecto de esta opción es Sí (Yes).
Fichero de configuración
En esta sección se controla la ubicación del fichero de configuración utilizado por HMX. La opción Ubicación del fichero de configuración (Configuration file location) permite seleccionar una carpeta a partir de la cual se puede leer un fichero de configuración HMX. En este fichero de configuración se almacenan las opciones seleccionadas por el usuario y se aplican a la sesión vigente. Después de seleccionar una nueva ubicación del fichero de configuración, se debe cerrar y volver a abrir la interfaz de usuario de HMX para aplicar los cambios. El valor por defecto de esta opción es el directorio de trabajo de Creo Parametric.
