Улучшения таврового шва стандарта ISO
Расположение в интерфейсе пользователя: щелкните > > .
Выпуск: Creo Parametric 8.0.0.0
Просмотрите видео, которое демонстрирует это расширение:
В чем преимущество этого улучшения?
Это расширение относится к типичным тавровым швам стандарта ISO и применимо к моделям сварных швов Creo Parametric.
В конструкторский элемент таврового шва была добавлена новая схема размеров Z1xZ2. Это позволяет определить значение длины для каждого участка.

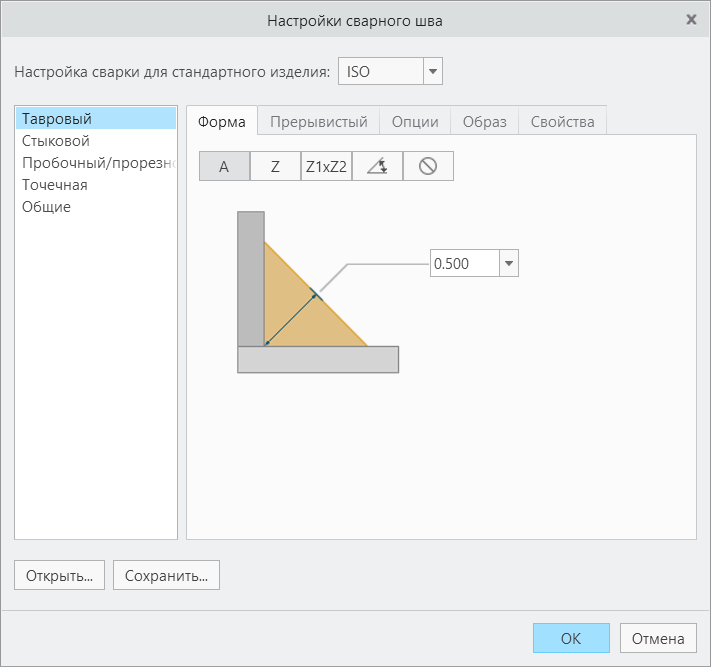

На вкладке Форма (Shape) диалогового окна Настройки сварного шва (Weld Preferences) содержатся новые схемы.
Для таврового шва и сварного шва с разделкой стандартов ANSI и ISO была добавлена новая вкладка Прерывистый (Intermittent).
Для таврового шва был добавлен новый параметр DEFAULT_SCHEME.
Был добавлен новый параметр LEG_LENGTH_2 для сохранения значения размера Z2 в схеме размеров Z1xZ2.
Значение по умолчанию для схемы размеров A больше нуля.
Это расширение обеспечивает соответствие стандарту ISO. Оно содержит метки с более ясными определениями. Стало проще применять прерывистые и шахаматные сварные швы. Это расширяет возможности использования тавровых швов стандарта ISO.
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет новых ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
