Замена алгоритма на основе формул
Расположение в интерфейсе пользователя: в режиме детали щелкните > , а затем выберите Управляется формулой (Formula Driven).
Выпуск: Creo Parametric 8.0.0.0
Просмотрите видео, которое демонстрирует это расширение:
В чем преимущество этого улучшения?
Это расширение заменяет геометрический алгоритм, который используется для создания решеток на основе формул. В нем также создаются дополнительные тела, относящиеся к тройным периодическим минимальным ячейкам поверхности.
Это полезно, если нужно создать лучшие интерфейсы между решеткой и оболочкой. Дополнительные тела полезны как для структурных требований, так и когда решетка на основе формул используется при переносе жидкостей.
Это расширение значительно сокращает количество кромок блоков в решетке на основе формул и позволяет точнее представлять решетки на основе формул.

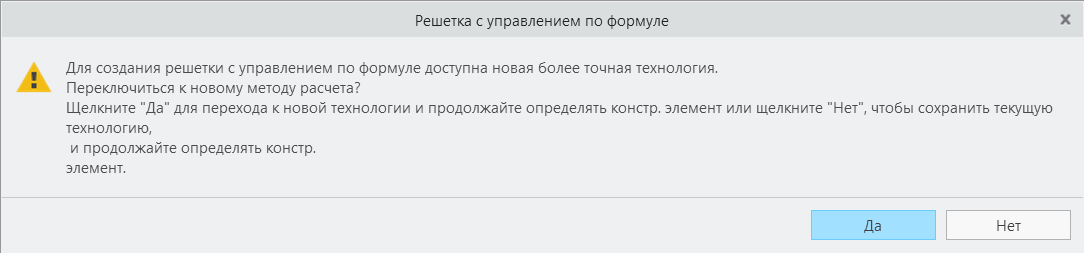

Если решетки на основе формул уже созданы и пользователь открывает такую модель в Creo Parametric 8.0.0.0, чтобы править ее определение, появится сообщение с предложением выполнить преобразование к новому алгоритму.

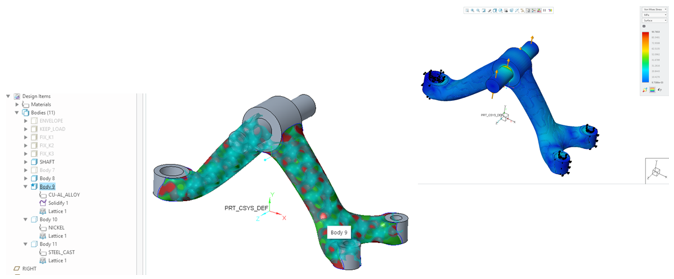

Для структурных приложений можно назначить различные материалы каждому дополнительному объему, а также и решетке. Это обеспечивает полный контроль над назначением материалов.

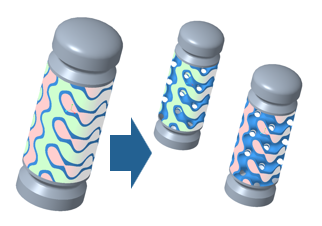

На следующем рисунке показан пример дополнительных тел:
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
