Расширенные методы сбора поверхностей для автономных аннотаций
Для поддержки автономных аннотаций в расширенные методы сбора поверхностей было добавлено новое расширение.

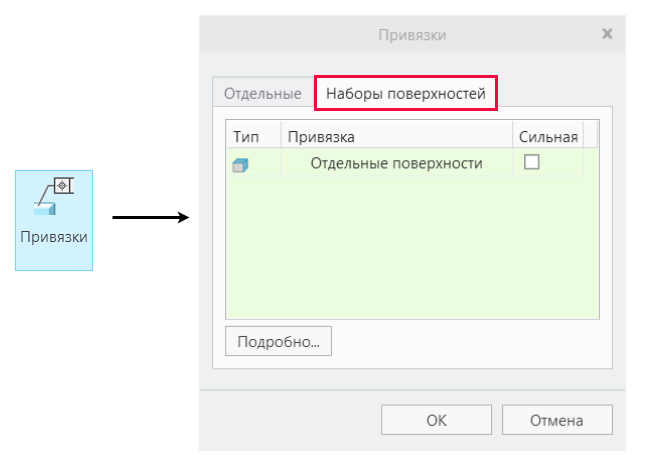

Расположение в интерфейсе пользователя: щелкните Привязки (References) для семантических привязок аннотаций и выберите Наборы поверхностей (Surface Sets) в диалоговом окне Привязки (References).
Выпуск: Creo Parametric 8.0.0.0
Просмотрите видео, которое демонстрирует это расширение:
В чем преимущество этого расширения?

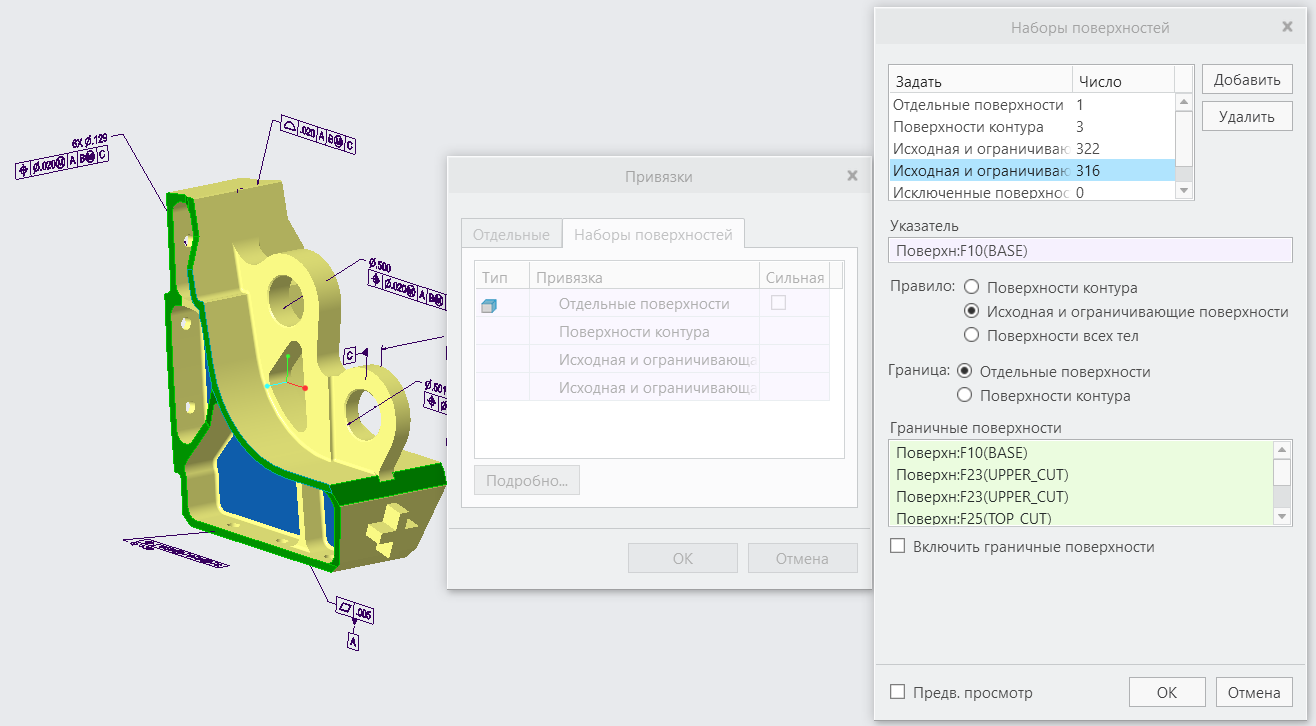

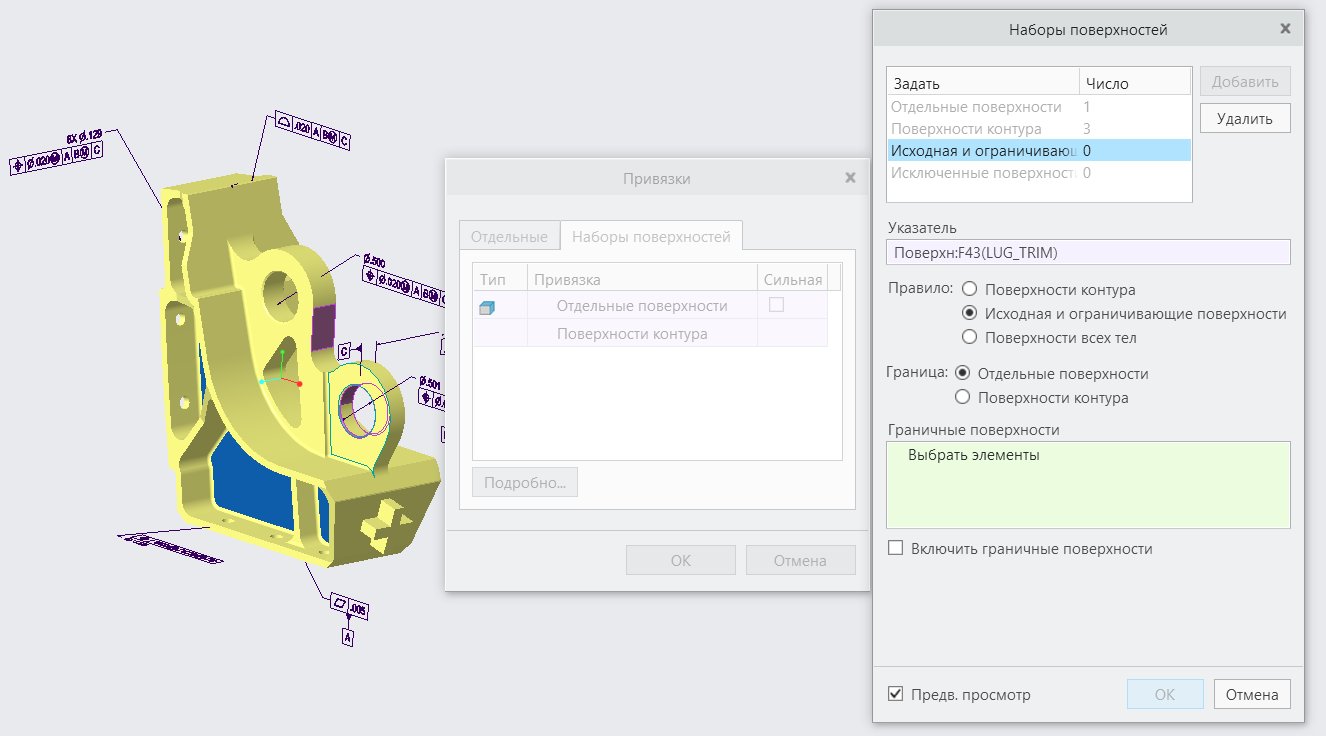

Вкладка Наборы поверхностей (Surface Sets) в диалоговом окне Привязки (References) позволяет легко собрать требуемые семантические привязки.
Это расширение позволяет быстро собирать набор семантических привязок с помощью следующих расширенных методов.
• Поверхности всех тел
• Исходные объекты и границы
• Поверхности контура
• Адаптивные поверхности
Это расширение поддерживает все типы модернизированных автономных аннотаций.
 | Также можно исключать отдельные поверхности из наборов, основанных на правилах. |
Это расширение полезно, когда требуется собрать несколько поверхностей для одиночной аннотации в одном выборе.
Ранее расширенные методы выбора поверхностей поддерживались только для аннотаций, которые связаны с констр. элементом аннотации. Теперь поддерживаются и автономные аннотации.
Это расширение помогает более точно передать конструкторские намерения. Оно позволяет упростить выбор нескольких семантических привязок в сложных формах. Это сокращает время, затрачиваемое на выбор поверхностей сложных моделей.
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
