Повышенное удобство использования кривых тяжелого стиля
Усовершенствовано редактирование кривых для изменения кривых, созданных во время реконструкции, при сбое процесса или необходимости изменить топологию.
Расположение в интерфейсе пользователя: Щелкните > .
Выпуск: Creo Parametric 8.0.0.0
Просмотрите видео, которое демонстрирует это расширение:
В чем преимущество этого расширения?

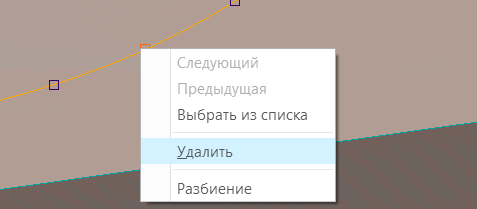

Это расширение позволяет легко править кривые полного стиля, такие как создаваемые в процессе реконструкции. Ранее этот процесс был сложным и требовал выбора отдельных точек (с помощью клавиши CTRL), а затем их удаления с помощью правой кнопки мыши или перемещения каждой точки в новое расположение.
Новый процесс позволяет выполнять следующее:
• Выбирать и удалять точки кривой (одну или несколько) с помощью клавиши Delete на клавиатуре.
• Выбирать диапазон точек кривой с помощью клавиши SHIFT.
• Выполнить мягкую привязку точек кривой к "фантомной кривой", выбирая точку и используя клавишу SHIFT. При мягкой привязке точки кривой привязываются к фантомной кривой без прикрепления к ней.
Этот процесс поддерживает все кривые, созданные в окне "Стиль", а не только созданные в процессе реконструкции.
Это расширение повышает продуктивность проектирования при правке полных кривых. Это помогает разрешить сбои при реконструкции, которые могут возникать при создании кривых стиля.
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
