Создание 2D-видов для объектов эскиза
Была добавлена новая опция Создать вид чертежа (Create Draft View) для создания 2D-вида чертежа из объектов чертежа или импортированных.
Расположение в интерфейсе пользователя:

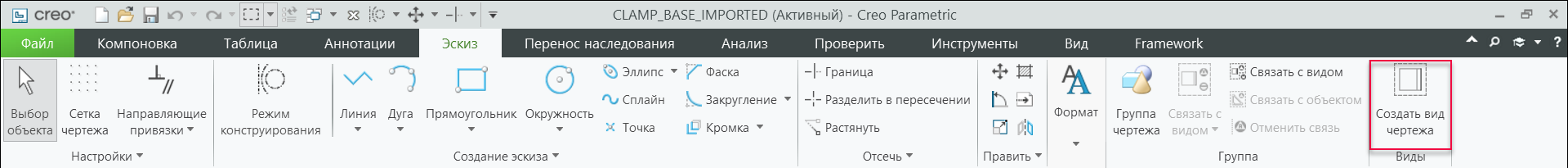

• Щелкните > .

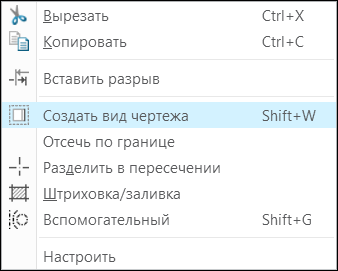

• Выберите объекты чертежа, которые нужно включить в один вид чертежа, а затем щелкните правой кнопкой мыши, чтобы открыть контекстное меню Создать вид чертежа (Create Draft View).
Выпуск: Creo Parametric 8.0.0.0
Просмотрите видео, которое демонстрирует это расширение:
В чем преимущество этого расширения?
Новая опция Создать вид чертежа (Create Draft View) позволяет выбрать несколько объектов (созданных или импортированных) и преобразовать их в новый 2D-вид чертежа, который можно масштабировать. Это полезно при импорте наследуемых чертежей, за которыми нет модели, или при наличии набора геометрических объектов чертежа, которые нужно рассматривать как вид.

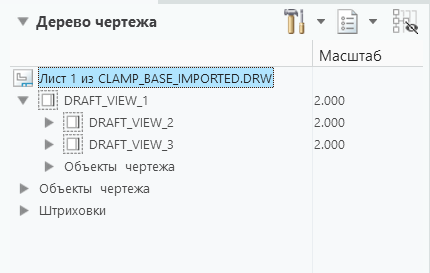

Это расширение также позволяет создать связь между несколькими видами чертежа (общий вид и проекция) и показать их иерархические связи в дереве чертежа (см. рисунок ниже).
Это расширение обеспечивает более простую обработку импортированных и имеющихся чертежей и быструю организацию 2D-видов чертежа.
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
