Управление направляющими привязки геометрии при создании эскиза
Расположение в интерфейсе пользователя: щелкните > .
Выпуск: Creo Parametric 8.0.0.0
Просмотрите видео, которое демонстрирует это расширение:
В чем преимущество этого расширения?

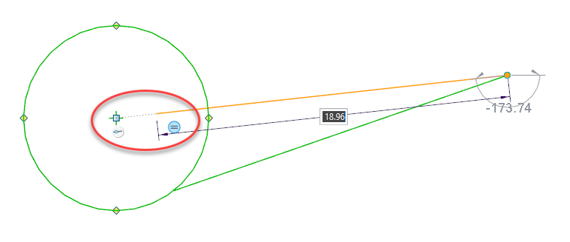

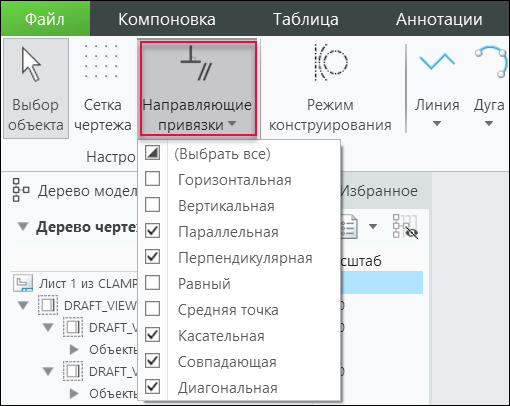

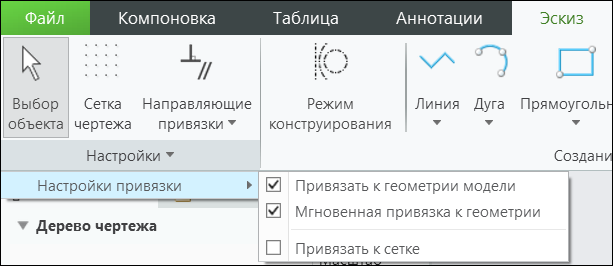

При создании эскиза с помощью новых инструментов можно лучше управлять направляющими привязки в процессе привязки к объектам чертежа или к геометрии модели (на основе опций config.pro).
С помощью этого расширения намного проще выполнить конструкторские намерения.
Оно обеспечивает полное управление предлагаемыми направляющими привязок и повышает производительность.
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опции конфигурации, связанные с этой функциональностью: | Новые опции конфигурации: • dwg_sketch_diagonal_guide: yes*/no - отображает диагональную направляющую при создании эскиза геометрии чертежа в режиме чертежа. • dwg_sketch_horizontal_guide: yes*/no - отображает направляющую горизонтального выравнивания при создании эскиза геометрии чертежа в режиме чертежа. • dwg_sketch_vertical_guide: yes*/no - отображает направляющую вертикального выравнивания при создании эскиза геометрии чертежа в режиме чертежа. • dwg_sketch_parallel_guide: yes*/no- отображает параллельную направляющую при создании эскиза геометрии чертежа в режиме чертежа. • dwg_sketch_perpendicular_guide: yes*/no - отображает перпендикулярную направляющую при создании эскиза геометрии чертежа в режиме чертежа. • dwg_sketch_tangent_guide: yes*/no - отображает касательную направляющую при создании эскиза геометрии чертежа в режиме чертежа. • dwg_sketch_equal_guide: yes*/no - отображает направляющие равной длины и равного радиуса при создании эскиза геометрии чертежа в режиме чертежа. • dwg_sketch_coincident_guide: yes*/no - отображает совпадающую направляющую при создании эскиза геометрии чертежа в режиме чертежа. • dwg_sketch_midpoint_guide: yes*/no - отображает направляющую средней точки при создании эскиза геометрии чертежа в режиме чертежа. • dwg_sketch_snap_sensitivity: very_high*/high/medium/low/very_low - настраивает чувствительность привязки при создании эскиза геометрии чертежа в режиме чертежа. • dwg_sketch_snap_to_model_geom: yes*/no - разрешает привязку эскизных объектов к геометрии модели. • dwg_sketch_instant_snap_to_geom: yes*/no - разрешает мгновенное привязку, если курсор эскиза помещается рядом с геометрией. • sketch_ref_list_sensitivity: very_high*/high/medium/low/very_low - настраивает время для добавления объекта в список направляющих привязок. • sketch_max_guide_refs: 10* (целое число больше 0) - указывает число привязок, которые могут быть сохранены для привязок эскиза при рисовании геометрии в среде эскиза, в среде компоновки и в современных инструментах создания эскизов в чертеже. |
