Инвертор мощности без теплопередачи. Упражнение 6. Выполнение моделирования
*
Перед выполнением моделирования необходимо создать точки мониторинга.
1. В дереве анализа потоков в разделе Физика (Physics) выберите Общие (Common).
2. На панели свойств задайте для параметра Модель (Model) следующие значения опций.
Число итераций (Number of Iterations) - 500
Определение времени (Time Definition) - Моделирование стационарного режима (Steady State Simulation)
Частота сохранения результатов (Result Saving Frequency) - 500
3. В группе Выполнить (Run) щелкните Выполнить (Run), чтобы начать моделирование. Настройки по умолчанию: Запустить с начальных значений (Start from Initial Values) и Установившееся состояние (Steady) в группе Выполнить (Run).
4. В диалоговом окне Информация (Info) щелкните Да (Yes), чтобы создать сетку и продолжить.

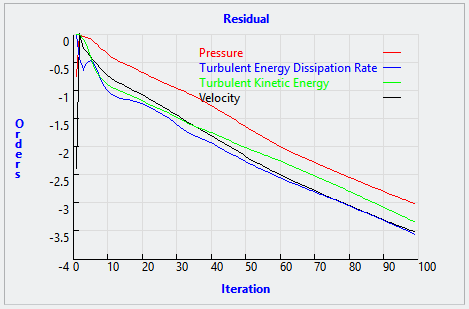

5. Щелкните Панель "График XY" (XYPlot Panel), чтобы просмотреть остатки для стационарного моделирования.
*
Критерий сходимости по умолчанию для моделирования стационарного режима равен 0.001. Когда остатки для всех переменных уменьшаются на 3 порядка или достигается максимальное число итераций, вычисление переходит на следующий шаг времени.
6. По завершении расчета нажмите кнопку ОК.
