Сопоставление файла значка
При работе с этим упражнением используйте файлы примеров, предоставленные в
<Creo load point>\Common Files\help\sample_models\piping. Прежде чем начинать работу с учебником, рекомендуется создать копию папки
piping на локальном компьютере и
настроить данные трубопровода.
1. Откройте папку piping и задайте папку piping_assembly как рабочую папку.
2. Откройте manifold_skid.asm.
3. Щелкните > . Откроется вкладка Трубопроводы (Piping).
4. Щелкните

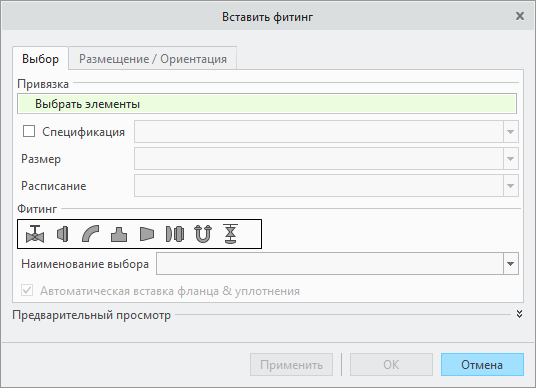

Вставить фитинг (Insert Fitting). Откроется диалоговое окно
Вставить фитинг (Insert Fitting).
5. Щелкните Отмена (Cancel), чтобы закрыть диалоговое окно Вставить фитинг (Insert Fitting).
6. В папке sample_project откройте файл piping_fitt_category_map.csv.
7. Поменяйте местами последние две строки, сохраняя первый столбец нетронутым.

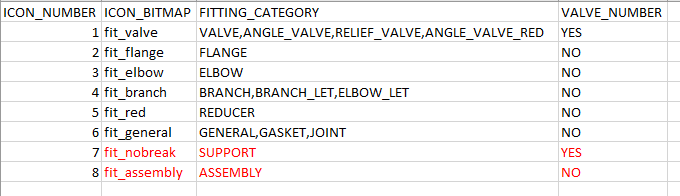

На следующем изображении замененные значения отображаются красным цветом:
8. Сохраните и закройте файл сопоставления категорий фитинга.
9. Щелкните
Вставить фитинг (Insert Fitting). Откроется диалоговое окно
Вставить фитинг (Insert Fitting).

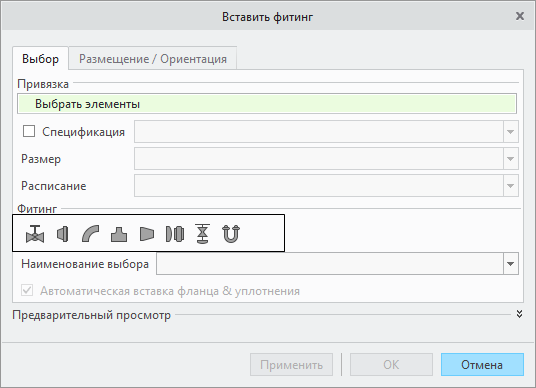

| Два последних значка фитинга будут переставлены. |
10. Щелкните Отмена (Cancel), чтобы закрыть диалоговое окно Вставить фитинг (Insert Fitting).
