Настройка таблицы HMX

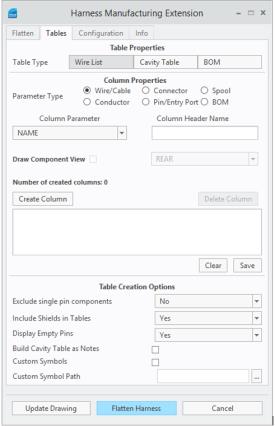

В V50 была улучшена настройка таблиц, находящаяся в основном на панели "Таблицы" (Tables). Панель таблиц HMX позволяет создавать пользовательские таблицы Список проводов (Wire List), Таблица полостей формы (Cavity Table) и Вед. материалов (BOM). Для использования панели "Таблицы" (Tables) требуется расширенная лицензия HMX. Если пользователь не создает пользовательские таблицы, HMX возвращается к созданию таблиц по умолчанию. Созданные пользовательские таблицы сохраняются в файле tables.hmx. Этот файл находится в текущей рабочей папке Creo Parametric. Ранее созданные таблицы читаются из этого файла и заполняются в интерфейсе пользователя. Кроме того, HMX будет анализировать этот файл для создания пользовательских таблиц во время обработки. Этот файл не следует править ни при каких обстоятельствах. Панель Таблицы (Tables) и ее ключевые разделы показаны ниже.
Свойства таблицы
Раздел Свойства таблицы (Table Properties) определяет, какая таблица будет настраиваться в процессе распрямления. Все ранее созданные в HMX таблицы (таблицы списков проводов, ведомостей материалов и полостей формы) могут быть изменены в соответствии со спецификацией пользователя. Если измененная настройка таблицы уже существует в текущей рабочей папке, в окне предв. просмотра таблицы отображается визуальное представление таблицы.
Свойства столбца
В разделе Свойства столбца (Column Properties) содержится большинство возможностей настройки в HMX. Пользователь может определить, какой тип параметра нужно добавить в эту таблицу, и выбрать одну из шести основных областей: "Провод/кабель" (Wire/Cable), "Проводник" (Conductor), "Разъем" (Connector), "Контакт/порт вреза" (Pin/Entry Port), "Катушка" (Spool) или "Вед. материалов" (BOM). После выбора становится доступным для использования набор параметров в выпадающем меню Параметр столбца (Column Parameter). Используйте функцию Параметр столбца (Column Parameter), чтобы выбрать столбец для добавления в настраиваемую таблицу. Параметры столбца загружаются из информации, содержащейся в текущей модели.
Для пользовательского имени каждого выбранного параметра столбца используется текстовое поле Наименование заголовка столбца (Column Header Name). Ввод в него в процессе настройки таблицы является обязательным.
Настройка таблицы полостей формы
При настройке таблицы настройка опций создания таблицы недоступна для настройки таблиц полостей формы.
Настройка свойств таблицы полостей формы

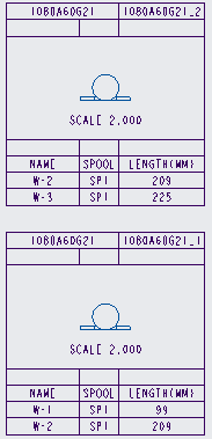

После выбора Таблица полостей формы (Cavity Table) в опции типа таблицы можно выбрать и создать представление Вид компонента чертежа (Draw Component View), в котором можно выбрать и создать вид полости. Доступные ориентации вида: СПЕРЕДИ (FRONT), СЗАДИ (REAR), СВЕРХУ (TOP) или ВСЕ (ALL). Пример выходных данных показан на рисунке ниже.
На рисунке ниже показаны таблицы полостей формы, в которых пользователь выбирает опцию ВСЕ (ALL) и отображаются все три ориентации.
Настройка опций создания таблицы полостей формы
Эту функциональность можно использовать как в пользовательских таблицах, так и в таблицах по умолчанию, сгенерированных HMX. Доступны три функции:
• Построение таблиц в виде заметок
• Настройка символов в видах полостей формы
• Исключение одноконтактных компонентов
Построение таблиц полостей формы в виде заметок

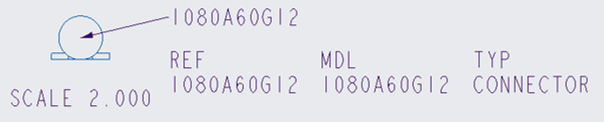

Функция Построить таблицы полостей формы в виде заметок (Build Cavity Tables as Notes) позволяет отображать таблицы в виде последовательности заметок. На приведенном ниже рисунке показан пример функции Построить таблицы полостей формы в виде заметок (Build Cavity Tables as Notes).
Для использования этой функции требуется символ или вид, отображающий таблицы полостей формы в виде заметок.
Чтобы разрешить таблицы полостей формы в виде заметок в текущей сессии HMX, выполните следующие действия.
1. Запустите HMX.
2. Перейдите на вкладку Таблицы (Tables)
3. В разделе Опции создания таблицы (Table Creation Options) установите флажок Создать таблицу полостей формы в виде заметок (Build Cavity Tables as Notes).
4. Щелкните Распрямить эл. жгут (Flatten Harness) или закройте HMX.
В обоих случаях эта опция будет сохранена в файле конфигурации HMX для будущих сессий.
Чтобы изменить опцию, повторите приведенные выше шаги, но снимите флажок построения таблицы полостей формы в виде заметок. HMX будет сохранять пользовательскую конфигурацию для каждой сессии.
Включить экраны в таблицы
Опция Включить экраны в таблицы (Include Shields in Tables) управляет отображением проводников типа "экран" в таблицах Список проводов (Wire List) и Таблица полостей формы (Cavity Table).
Если для опции Включить экраны в таблицы (Include Shields in Tables) задано значение Да (Yes), то (при наличии правильной лицензии) в созданных таблицах отображаются все экраны, которые проложены полностью и терминированы.
Значение по умолчанию для этой опции Нет (No) указывает, что проводники типа "экран" не отображаются в таблицах.
Пользовательские символы в таблицах полостей формы
Пользовательский символ в таблице полостей формы заменяет представление, созданное HMX, символом, определенным пользователем. Использование пользовательских символов не влияет на другую функциональность. Пользователь может определить пользовательскую таблицу полостей формы, построить таблицы полостей формы в виде заметок или использовать таблицы по умолчанию, доступные в HMX. На рисунке ниже показаны пользовательские символы в таблице полостей формы.
Символы должны создаваться в Creo Parametric и иметь тип файла определения символа (.sym).
Файлы любого другого типа будут игнорироваться.
При создании символов для моделей убедитесь, что символы соответствуют следующему правилу именования: <Part name in Creo>.sym
Например, в приведенной выше таблице полостей формы пользовательский символ имеет наименование 1080A60G12.sym.
При использовании пользовательских символов эти методы можно использовать для загрузки символов в HMX.
• Сохраните символы для будущего использования в существующем каталоге символов HMX. Это папка interconnect_app в каталоге установки Creo Parametric. Расположение этой папки: <Creo Parametric install folder>\Common Files\interconnect_app\symbols.
• Создайте каталог папок на компьютере и задайте путь к каталогу на панели "Таблицы" (Tables), как показано на рисунке ниже.
Чтобы инициировать использование пользовательских символов в качестве функциональности заметок, выполните следующие действия.
1. Запустите HMX.
2. Перейдите на вкладку "Таблицы" (Tables).
3. В разделе Опции создания таблицы (Table Creation Options) установите флажок Пользовательские символы (Custom Symbols)
Функциональность пользовательских символов не сохраняется для следующей сессии, и требуется настройка при каждом использовании HMX.
Исключение одноконтактных компонентов
В разделе Опции создания таблицы (Table Creation Options) для опции Исключить одноконтактные компоненты (Exclude single pin components) можно задать значение Да, чтобы предотвратить создание таблиц полостей формы для разъемов с однокомпонентными контактами и одиночным портом вреза. Для всех разъемов с несколькими контактами или несколькими портами вреза будут по-прежнему создаваться таблицы полостей формы.
Настройка таблицы ведомости материалов

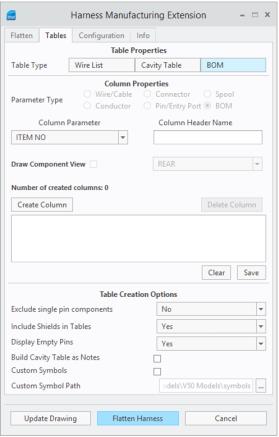

На следующем рисунке показан выбор типа таблицы ведомости материалов.
После выбора опции ведомости материалов допустимые типы параметров ограничиваются. Эта функциональность является ожидаемой. В таблице ведомости материалов может отображаться только содержимое ведомости материалов.
Ограничения
При настройке таблицы учитывайте следующие ограничения.
• Максимальное допустимое число столбцов в таблице - 50. HMX не поддерживает более 50 столбцов.
• Максимальная ширина отдельного столбца - 81 символ.
• Для рисования видов полостей формы в таблице полостей формы требуется не менее двух столбцов.
• Таблицы списков проводов и полостей формы не могут содержать информацию ведомости материалов с настройками.
• В таблицах ведомости материалов не может находиться информация о проводах/кабелях, проводниках, разъемах, контактах/портах вреза или катушках.
• В модели могут быть представлены только параметры, существующие в Creo.
• Параметры должны быть производными от модели или электрических параметров.
• Таблицы полостей формы - это единственный тип таблицы, который может иметь вид компонента.
