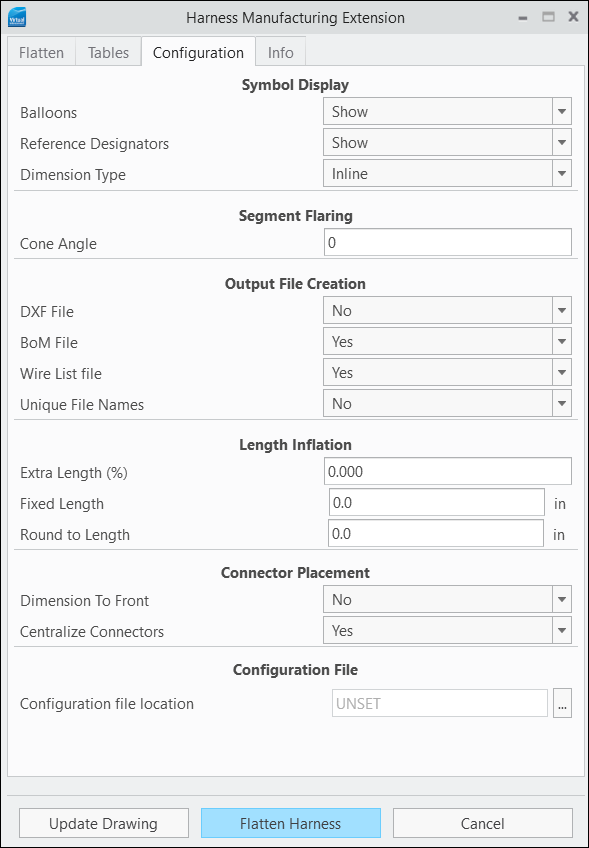

Настройка HMX теперь перемещена на новую вкладку в окне HMX. Эти настройки доступны только при использовании расширенной лицензии HMX. Настройки отображаются в нескольких разделах, как описано ниже.

Этот раздел управляет отображением или скрытием меток выносок и позиционных обозначений в чертеже, который генерируется HMX. Возможные варианты для этих опций: Показать (Show) или Скрыть (Hide).

Если для опции Выноски (Balloons) задано значение Скрыть (Hide), выноски скрываются в созданном чертеже.

Если для опции Позиционные обозначения (Reference Designators) задано значение Скрыть (Hide), метки позиционного обозначения скрываются в созданном чертеже.

Значение по умолчанию для этих опций Показать (Show).

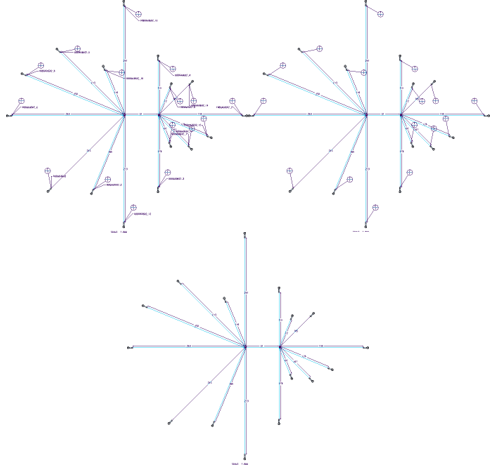

HMX создает чертежи с видимыми или скрытыми метками Выноски (Balloons) и Позиционные обозначения (Reference Designators).

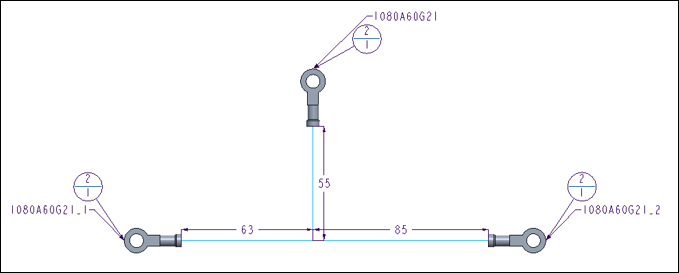

Можно также задать для опции Тип размера (Dimension Type) значение Встроен (Inline) или Выноска (Leader).

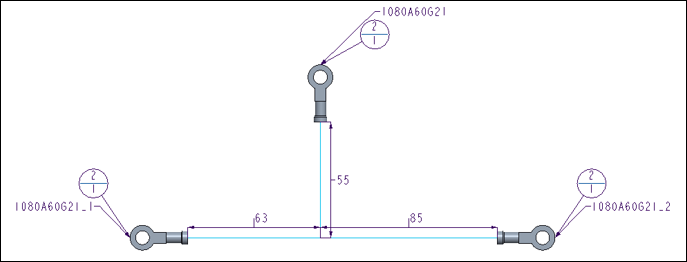

HMX создает чертеж с типами размеров Встроен (Inline) и Выноска (Leader).

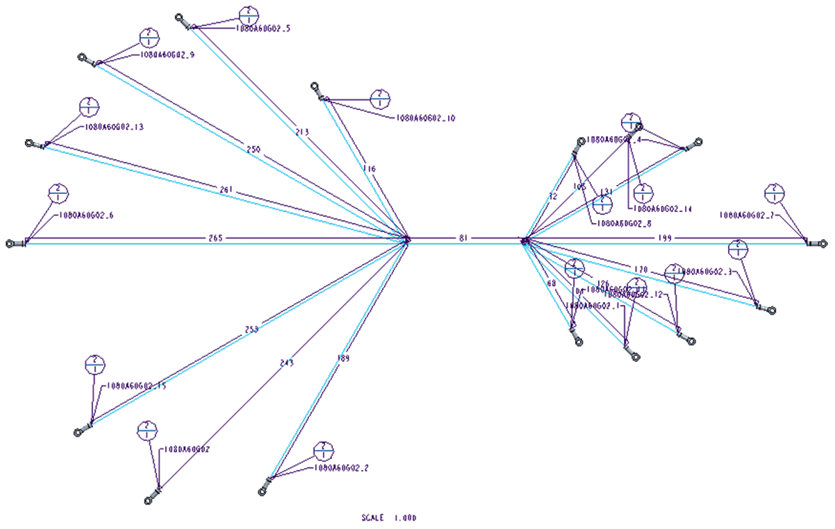

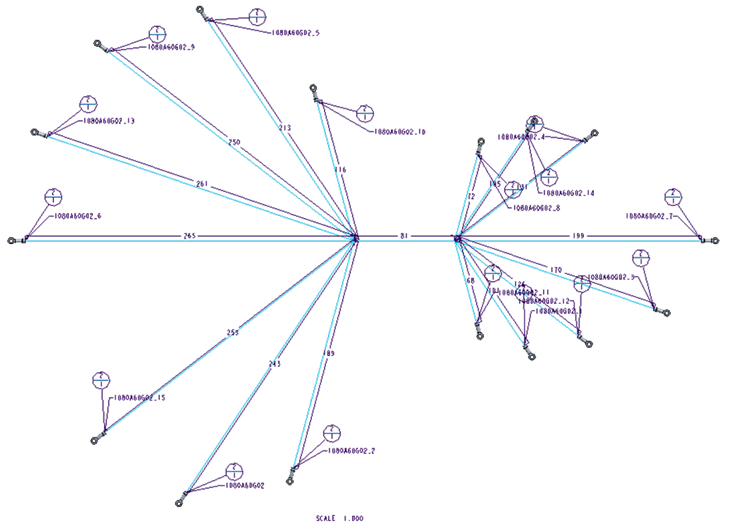

В этом разделе контролируется угол относительно горизонтали или вертикали, на который будет отклонен первый сегмент в группе расширенных сегментов.

Значением этого параметра является натуральное число (без десятичных знаков).

Значения выше 75 инициируют предупреждение, показывающее, что выходные данные в файле чертежа могут отображаться с перекрывающимися сегментами и могут быть нечитаемыми.

Значение по умолчанию 0 означает, что первый сегмент размещается по горизонтали от желоба.

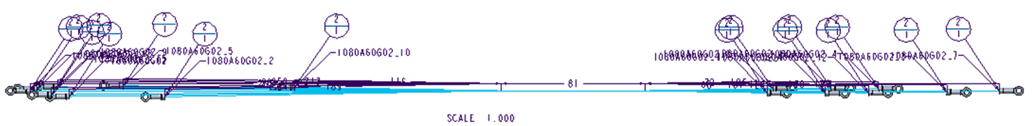

Максимальное значение, равное 89, показывает, что все провода на участке расширения будут находиться в пределах 1 градуса с любой стороны желоба.

Угол конуса (Cone Angle)89 град.

Этот раздел управляет созданием файлов в HMX.

Можно задать следующие опции.

Этот раздел управляет значениями длины проводов и кабелей в таблицах Список проводов (Wire List) и Вед. материалов (BOM). Эти значения отражаются только в таблицах Список проводов (Wire List) и Вед. материалов (BOM), но не в созданном привязочном чертеже. Создание таблиц Список проводов (Wire List) и Вед. материалов (BOM) ограничивается наличием стандартной и/или расширенной лицензии HMX.

Опция Дополнительная длина (%) (Extra Length (%)) задает дополнительный процент длины для каждого кабеля в Списке проводов (Wire List) и для катушки-владельца в Вед. материалов (BOM).

Допустимыми значениями для этой опции являются вещественные числа от 0 до 85070586659632214952926045871129231360.

Ввод значения в панель ввода текста ограничивается 3 десятичными разрядами - например, 5.125 означает, что длина кабеля будет увеличена на 5.125 %.

Значение по умолчанию 0 означает, что удлинение провода не применяется.

Опция Фиксированная длина (Fixed Length) определяет размер кабеля, добавляемый к каждому элементу в списке проводов. Тип значения этой опции определяется единицей измерения электрического жгута. Если для электрического жгута используются миллиметры, значение ограничивается натуральным числом (без десятичных знаков). Например, если с панели вводится значение 10.5, оно изменяется в HMX на 10.

Если для электрического жгута используются дюймы, значение ограничивается вещественными числами с 1 десятичным разрядом. Например, если с панели вводится значение 10.55, оно изменяется в HMX на 10.5.

Минимальное значение для этой опции: 0. Максимальное значение определяется единицей измерения эл. жгута. Для вещественных чисел максимальное значение равно 85070586659632214952926045871129231360.0, а для натуральных - 2147483647.

Значение по умолчанию 0 означает, что удлинение провода не применяется.

Опция Округлять до длины (Round to Length) управляет значением для проводов и кабелей. Тип значения этой опции определяется единицей измерения электрического жгута.

Если длина электрического жгута задана в миллиметрах, значение ограничивается натуральным числом (без десятичных знаков). Т. е. если в это поле ввести 10.5, значение в HMX будет изменено на 10.

Если длина электрического жгута задана в дюймах, значение ограничивается вещественным числом с одним десятичным знаком. Т. е. если в это поле ввести 10.55, значение в HMX будет изменено на 10.5.

Минимальное значение для этой опции: 0. Максимальное значение определяется единицей измерения эл. жгута. Для вещественных чисел максимальное значение равно 85070586659632214952926045871129231360.0. Для натуральных чисел максимальное значение равно 2147483647.

По умолчанию задается значение 0, показывающее, что для электрических жгутов в миллиметрах используется округление по умолчанию до ближайшего натурального числа, а для электрических жгутов в дюймах округление вообще не используется.

Этот раздел управляет размещением разъемов в эскизе, присутствующем в чертеже, созданном в HMX.

Опция Размер до переднего конца (Dimension To Front) управляет схемой размеров, используемой HMX. Эта опция доступна только при наличии расширенной лицензии HMX.

Можно задать для этой опции значение Да (Yes) или Нет (No).

Если задано значение Да (Yes), размер сегмента, идущего к разъему на эскизе, содержит длину разъема и отображается до полной длины разъема.

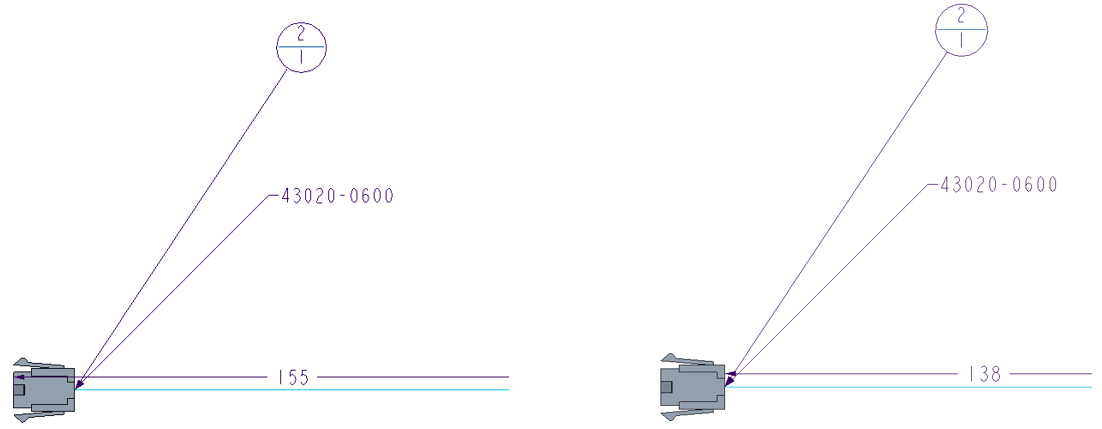

Разъем с заданными для опции Размер до переднего конца (Dimension To Front) значениями Да (Yes) и Нет (No)

Если задано Нет (No), размер сегмента, идущего к разъему на эскизе, не включает длину разъема и наносится до конца разъема.

Значение по умолчанию: Нет (No).

Опция Центрировать разъемы (Centralize Connectors) управляет присоединением разъема к идущему к нему сегменту.

Возможные значения: Да (Yes) и Нет (No).

Если для опции Центрировать разъемы (Centralize Connectors) задано значение Да (Yes), разъем присоединяется к эскизу через контакт, находящийся в центре всех подведенных контактов.

При значении Нет (No) разъемы присоединяются к эскизу через контакт, соответствующий кратчайшей длине входа в разъем.

Значение по умолчанию для этой опции - Да (Yes).

Этот раздел определяет расположение файла конфигурации, используемого HMX. Опция Расположение файла конфигурации (Configuration file location) позволяет выбрать папку, из которой можно прочитать файл конфигурации HMX. Этот файл конфигурации сохраняет выбранные параметры и применяет их к текущей сессии. После выбора нового расположения файла конфигурации интерфейс пользователя HMX необходимо закрыть и повторно открыть для применения изменений. По умолчанию значением этой опции является текущая рабочая папка Creo Parametric.
