Пример выполнения
В следующем разделе подробно рассматривается пример использования инструмента "Таблицы" (Tables) с помощью поставляемого с папкой Backshell_model файла backshell_model.asm, чтобы создать пользовательскую таблицу для backshell_model.asm.
Создание таблиц
Откройте панель HMX и выберите диалоговое окно панели таблиц, как показано на рисунке. Чтобы создать пользовательскую таблицу списка проводов, в выпадающем меню выберите четыре параметра провода или кабеля: NAME, SPOOL, LENGTH и REF_DES(FROM/TO). Поскольку параметр REF_DES(FROM/TO) имеет несколько значений, с панели таблиц автоматически создаются два столбца. Конечный результат таблицы "Список проводов" показан ниже.
На приведенном выше рисунке показаны 5 созданных столбцов:
Столбец параметра NAME с именем заголовка Wire Name
Столбец параметра SPOOL с именем заголовка Spool
Столбец параметра LENGTH с именем заголовка Wire Length
Два столбца параметров REF_DES с именами Ref Des FROM заголовков и Ref Des TO.
Нажатие кнопки Сохранить (Save) сохраняет созданную таблицу в файл tables.hmx. При создании пользовательских таблиц полостей и ведомостей материалов используется один и тот же процесс. Предварительный просмотр этих таблиц показан на рисунке ниже.
Чтобы создать таблицу полостей формы, в раскрывающемся меню были выбраны параметры соединителя REF_DES, контакта или порта вреза ENTRY_PORT CSYS_NAME и провода или кабеля NAME. Для параметров таблицы ведомости материалов были выбраны ITEM NO, QUANTITY, DESCRIPTION и PART NUMBER.
Обратите внимание, что при создании столбца для параметра этот параметр удаляется из выпадающего меню. Это позволяет избегать дублирования столбцов в таблицах.
Выходные данные пользовательской таблицы
После сохранения каждой таблицы нажмите кнопку Распрямить эл. жгут (Flatten Harness). HMX извлекает пользовательские таблицы и создает их в чертеже. Первая строка пользовательской таблицы "Список проводов" содержит заголовки столбцов, заданные при создании таблицы. Каждая последующая строка содержит соответствующие значения для параметров каждого провода в электрическом жгуте. Например, на рисунке ниже показаны выходные данные пользовательского списка проводов, созданного в предыдущем разделе.

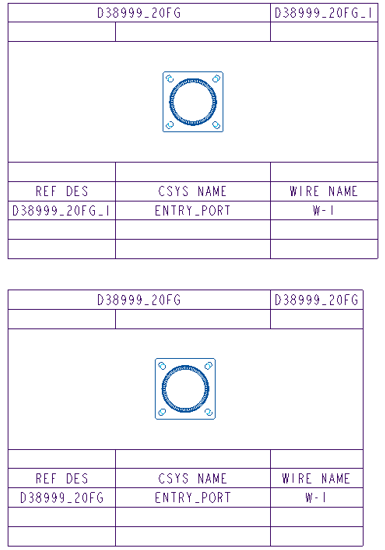

Если выбрано представление компонента для пользовательских таблиц полостей формы, первая строка содержит наименование модели и позиционное обозначение, за которым следует вид компонента. В пятой строке заголовка перечислены наименования. Каждая последующая строка содержит значения каждого параметра. На рисунке ниже показана таблица полостей, созданная для каждого разъема с использованием примера из предыдущего раздела.
Как и для таблиц ведомостей материалов по умолчанию, пользовательские таблицы ведомостей материалов создаются в обратном порядке. Заголовки столбцов в таблицах ведомостей материалов являются нижней строкой. Таким образом, каждая строка, расположенная выше заголовков столбцов, соответствует значениям выбранных параметров, используемых для создания таблицы. На рисунке ниже показана таблица ведомости материалов, полученная из пользовательской таблицы, созданной в предыдущем разделе.
