GUI ошибок
Улучшены создание отчетов об ошибках и обработка ошибок в HMX V50. Панель отладки HMX (HMX Debug Panel) можно использовать для выявления и разрешения проблем с электрическими жгутами и сборками.
Ошибки

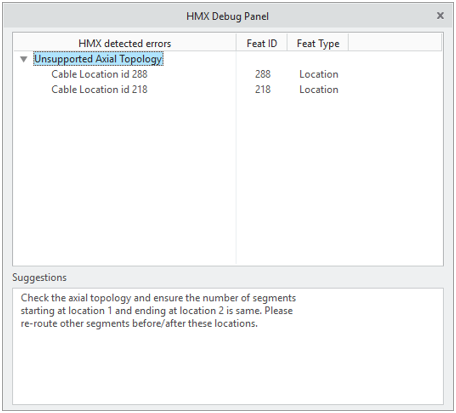

При обработке электрического жгута в HMX на Панели отладки HMX (HMX Debug Panel) для версии HMX V50 отображаются следующие типы ошибок:
• Топологию невозможно разрешить в следующих случаях:
◦ Неподдерживаемая осевая топология: неподдерживаемый контур (Unsupported Axial Topology: Unsupported loop) - количество сегментов, начинающихся на одном конце секции осевой топологии, не совпадает с количеством сегментов, заканчивающихся на другом конце секции.
◦ Неподдерживаемая осевая топология: слишком большая длина (Unsupported Axial Topology: Too long) - путь осевой топологии для компонента содержит избыточные сегменты, которые могут быть созданы поверхностными элементами кабеля или ответвлениями.
◦ Неподдерживаемая осевая топология: слишком много стыков (Unsupported Axial: Too many splices) - осевая топология содержит более одного компонента, связанного в серии, без соединения разделенного кабеля.
◦ Неподдерживаемая осевая топология: неосевой сегмент (Unsupported Axial: Non-axial) - в секции осевой топологии содержатся сегменты, на которых нет осевых компонентов, но на них имеются другие кабельные поверхностные элементы или ответвления.
◦ Неподдерживаемая осевая топология: слишком сложная (Unsupported Axial: Too complex) - в секции осевой топологии обнаружены замкнутые контуры.
• Обнаружено несколько топографий (Multiple topographies detected) - текущий электрический жгут имеет сегменты, не соединенные друг с другом.
• Замкнутый контур (Closed loop) - обнаружены замкнутые контуры с более чем тремя сторонами. Эти замкнутые контуры необходимо упростить, так как их невозможно обработать в HMX.
• Обнаружены провода без концевых соединителей (Unterminated wire ends detected) - обнаружены провода или кабели, которые не оканчиваются на конце разъема.
• Выгибание замкнутого контура (Bulging Closed Loop) - обнаружены замкнутые контуры с одним сегментом, превышающим сумму двух других. Эти замкнутые контуры необходимо упростить, так как их невозможно обработать в HMX.
• Неподдерживаемый сегмент (Unsupported Segment) - невозможно обработать прокладку подсвеченного сегмента в HMX, и она должна быть упрощена.
Предупреждения
Следующие предупреждения также выводятся на Панель отладки HMX (HMX Debug Panel), когда HMX обрабатывает электрический жгут.
• Незавершенные кабели (Incomplete Cables) - при обработке электрического жгута обнаружены незавершенные кабели.
• Смешанные единицы измерения катушки (Mixed Spool Units) - для катушек в текущей сборке используются как дюймы, так и миллиметры.
• Физическое и логическое несоответствие (Physical and Logical Mismatch) - физические и логические прокладки отображаемых кабелей различаются. HMX по умолчанию использует логическую информацию.
• Встроенные компоненты (Embedded Components) - HMX не поддерживает встроенные компоненты. Встроенные компоненты не будут представлены на чертеже.
