Ferramentas de esboço modernizadas em desenho
Um novo conjunto de ferramentas de esboço de desenho modernizadas foi adicionado para a criação de esboços não paramétricos.
Local da interface do usuário: Clique na aba Esboço no modo de desenho.
Liberação: Creo Parametric 8.0.0.0
Assista a um vídeo que demonstra esse aprimoramento:
Qual é o benefício desse aprimoramento?

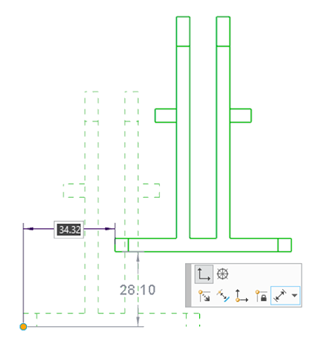

As ferramentas de esboço de desenho modernizadas permitem criar geometrias esboçadas não paramétricas, como linhas, arcos, retângulos, círculos, elipses, splines e pontos. Seu comportamento de arrasto intuitivo com a definição da dimensão durante a operação melhora a usabilidade ao esboçar no modo de desenho.
A barra de ferramentas de dimensão ajuda a definir as referências e o esquema de dimensão.
Esse aprimoramento habilita a definição rápida e precisa para a geometria esboçada. Ele também reduz o tempo requerido para aplicar mudanças de design.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Sim, as ferramentas de esboço modernizadas substituem as ferramentas de esboço de legado. Para acessar as ferramentas de esboço de legado, clique em > . |
Opção de configuração associada a essa funcionalidade: | dwg_sketch_ribbonnew*/legacy |
