Aprimoramentos do Creo Ansys
Local da interface do usuário: > > .
Liberação: Creo Parametric 8.0.0.0
Assista a um vídeo que demonstra esse aprimoramento:
Qual é o benefício desse aprimoramento?

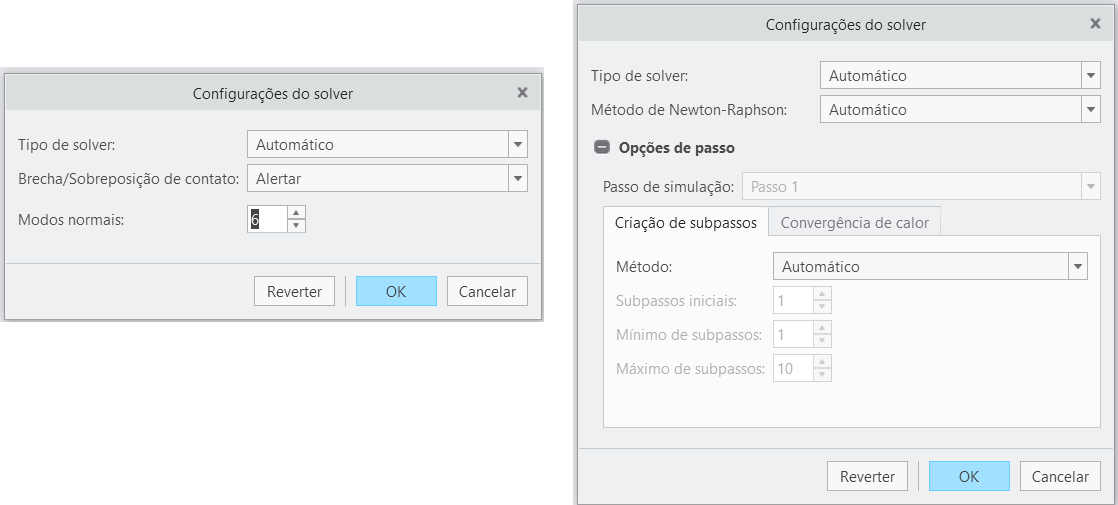

A opção Reverter foi adicionada à caixa de diálogo Configurações do solver.
O Creo Ansys Simulation tem defaults para todos os tipos de simulação (tais como modal, estrutural e térmica). A opção Reverter permite retornar ao setup default quando você muda algumas configurações e deseja retornar ao setup default.
Controle para deflexão grande ativado/desativado
Local da interface do usuário: > > .

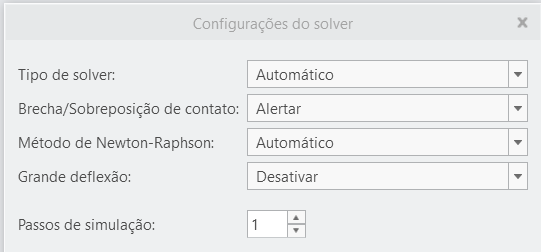

Um controle para deflexão grande foi adicionado à caixa de diálogo Configurações do solver.
Por default, o Creo Ansys Simulation inclui uma deflexão grande quando o solver reconhece uma condição em que essa inclusão é benéfica. Esse aprimoramento permite desativar essa opção quando ela não é requerida.
Captura automática da licença do Creo Ansys Simulation
Local da interface do usuário: > .
Agora, o Creo Ansys Simulation captura automaticamente uma licença disponível quando você entra no aplicativo.
Antes, era necessário clicar em > > e capturar manualmente a licença.
Reverter as configurações de malha ao default
Local da interface do usuário: > > > .
Agora, as configurações de controle de malha são registradas na árvore de simulação.
Além disso, as configurações de controle de malha podem ser apagadas da árvore agora. Esse aprimoramento remove quaisquer configurações aplicadas e retorna os controles de malha ao default.
Mudar a resolução de malha, agora, remove todas as configurações de controle de malha.
Os controles de malha são meios de modificar a malha default para um modelo. É possível adicionar quantos controles forem necessários e ver os resultados. Se você deseja retornar para a malha default, agora é possível remover os controles de malha da árvore de simulação.
Esse aprimoramento permite retornar às configurações default se qualquer um dos controles de malha não tiverem os resultados desejados.
Diagnóstico de malha no gerenciador de processo
Local da interface do usuário: > > > .

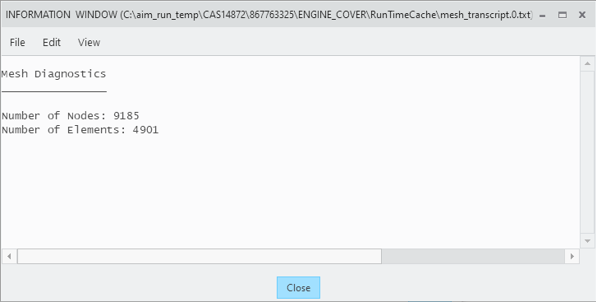

Agora, o diagnóstico de malha fornece informações sobre o número de nós e elementos.
Depois de gerar a malha, é necessário saber o número de elementos e nós no resultado. Clique em Diagnóstico no Creo gerenciador de processo para obter essas informações em uma nova janela.
Esse aprimoramento fornece um feedback imediato sobre quantos nós e elementos estão em seu modelo.
Detecção automática de contato para modelos com um único corpo
Local da interface do usuário: > .

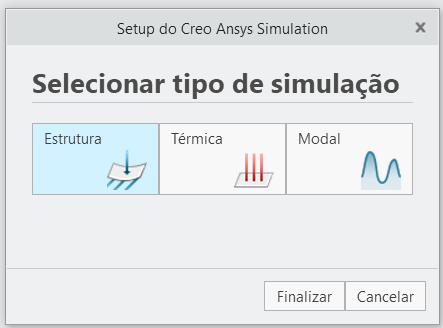

Ao iniciar uma nova sessão do Creo Ansys Simulation, será solicitada a seleção do tipo de física de simulação. No entanto, com esse aprimoramento, os contatos são definidos automaticamente para os modelos com somente um corpo sólido.
Formato específico da PTC

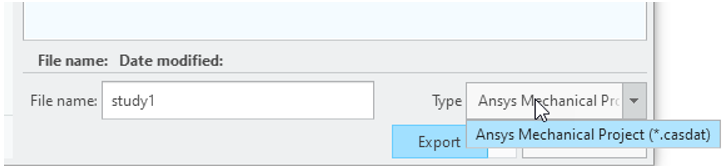

Local da interface do usuário: Clique em > e exporte para o formato Projeto do Ansys Mechanical.
O formato específico da PTC foi apresentado para exportar dados CAS para o Ansys Mechanical.
Depois de executar uma simulação com êxito no Creo Ansys Simulation, você poderá incluir elementos de nível superior específicos do Ansys Mechanical. Neste caso, é possível exportar o estudo do Creo para o formato *casdat e, em seguida, importá-lo para o Ansys Mechanical. Nesta operação, as condições de geometria, material e limite são transferidas.
Para usar esse formato, defina a opção de configuração creo_ansys_export_mechanical como yes.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Para usar o formato *casdat, defina a opção de configuração creo_ansys_export_mechanical como yes. |
