Fluxo de ar externo para um caminhão: Exercício 3 — Preparando a malha
A malha é uma grade computacional dentro, fora ou dentro e fora de qualquer geometria fechada definida por uma superfície CAD.
Gerando a malha
1. Na árvore de análise de fluxo, selecione Domínios.
2. No painel de propriedades, na aba Malha, defina os valores a seguir para Geração de malha:
◦ Local da malha — Volumes exteriores
◦ Margens da caixa delimitadora — Não uniforme
▪ Tamanhos máximos do lado — 2.0, 1.2, 1.5
▪ Tamanhos mínimos do lado — 0.3, 0, 1.5
◦ Tamanho mínimo da célula — 0.0005
◦ Opções de zona de refinamento — Refinamento de zona de caixa
▪ Tamanho da célula — 0.005
▪ Primeiro canto — -9.0, -1.0, -1.5
▪ Canto diagonal – 11.0, 4.0, 1.5
◦ Opções de setup — Advanced Mode
◦ Opções de subelemento — Combinação com regiões

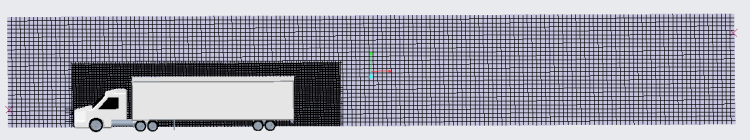

3. Clique em
Gerar malha para criar a malha para o domínio de fluido.
