Inversor de potência sem transferência de calor: Exercício 7 — Analisando resultados
Este exercício descreve como analisar os resultados durante e após a simulação. Para ocultar superfícies CAD (não o domínio de fluido), alterne entre Corpos CAD e Corpos do Flow Analysis.

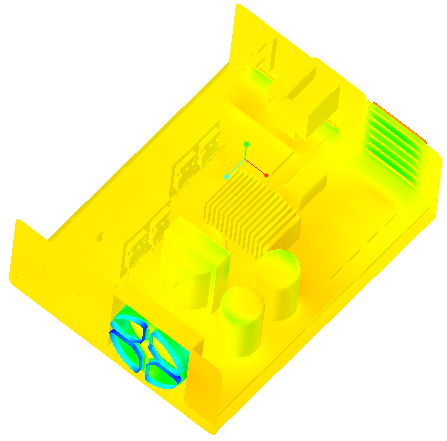

Visualizando os contornos de pressão em um limite
Pressure: [Pa] : Flow
101325
101314
1. Em Condições de limite, em General Boundaries, selecione POWERINVERTER_1_FLUID.
2. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Manter desenho — Sim
◦ Grade — Não
◦ Borda — Não
◦ Variável — Pressão: [Pa] : Fluxo
◦ Mín. — 101314
◦ Máx. — 101325
3. Clique em na barra de ferramentas de gráficos para exibir os elementos de estilo. Selecione Sombreamento.

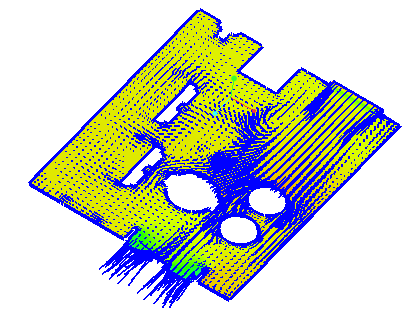

Visualizando vetores em uma seção
Pressure: [Pa] : Flow
101325
101314.75
1. Crie uma seção.
2. Selecione Section 01.
3. No painel de propriedades, na aba Modelo, defina valores para as opções conforme listado abaixo:
◦ Tipo — Plano Y
◦ Posição — 0.006
4. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Variável — Pressão: [Pa] : Fluxo
◦ Mín. — 101314.75
◦ Máx. — 101325
5. No painel de propriedades, na aba Vista, para Vetor, defina Variável — Velocity: [m/s] : Flow
6. É possível editar as propriedades de vetor usando as opções Tamanho,Cabeça de uniforme, Tamanho da cabeça e Projeção.
7. Em Condições de limite, em General Boundaries, selecione POWERINVERTER_1_FLUID.
8. No painel de funções, clique em Ativar/Desativar propriedades de vista e selecione as opções a seguir na lista: Ocultar todas as superfícies, Ocultar todas as grades e Ocultar todas as bordas.
9. Selecione Section 01. Os vetores desta seção aparecem.
Visualizando os aprimoramentos no domínio
Velocity Magnitude: [m/s] : Flow
2.321
0
1. Adicione Streamline01 a árvore de análise de fluxo e selecione-o.
2. No painel de propriedades, na aba Modelo, defina valores para as opções conforme listado abaixo:
◦ Espessura da linha — 0.0005
◦ Tamanho de tempo da animação — 0.005
3. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Variável — Magnitude de velocidade: [m/s] : Fluxo
◦ Mín. — 0
◦ Máx. — 2.321
4. Na árvore de análise de fluxo, em Limites gerais, selecione BC_00001.
5. Na aba Modelo, para Streamline01, defina Release Particle como Yes.
Plotando o fluxo de massa no limite da saída
1. Na árvore do Flow Analysis, em Condições de limite, clique em General Boundaries.
2. Selecione BC_00002.
3. Clique em Plotagem XY. Uma nova entidade xyplot1 é adicionada a árvore de análise de fluxo em Resultados > Superfícies derivadas > Plotagens XY.
4. Selecione xyplot1.
5. No painel de propriedades, na aba Modelo, defina a Variável como Mass Flux.
6. Clique em Parar e Executar, se necessário.
Plotando a pressão no ponto de monitoramento
1. Na árvore de análise de fluxo, em Resultados, clique em Monitoring Points.
2. Selecione Point01.
3. Clique em Plotagem XY. Uma nova entidade xyplot2 é adicionada a árvore de análise de fluxo em Resultados > Superfícies derivadas > Plotagens XY.
4. Selecione xyplot2.
5. No painel de propriedades, na aba Vista, defina Variável como Pressão.
6. Clique em Parar e Executar, se necessário.
