Tanque de combinação: Exercício 3 — Preparando a malha
A malha é uma grade computacional dentro, fora ou dentro e fora de qualquer geometria fechada definida por uma superfície CAD.
Gerando a malha

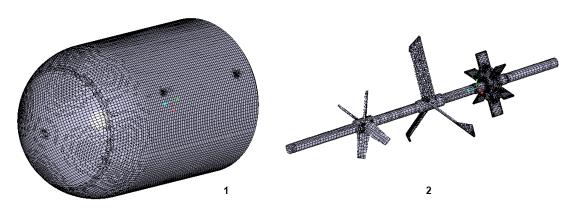

• 1 = Estator
• 2 = Rotor
1. Na árvore do Flow Analysis, selecione Domínios.
2. No painel de propriedades, na aba Modelo, para Mesh Generation, digite os valores a seguir:
◦ Tamanho máximo da célula—0.01
◦ Tamanho mínimo da célula—0.001
◦ Tamanho da célula em superfícies—0.01
Os valores são mantidos como configurações default. É possível mudá-las se necessário.
3. Clique em Gerar malha para criar a malha para o domínio de fluido.
4. Selecione Domínios.
5. No painel de propriedades, na aba Vista, defina Manter desenho, Grade e Borda como Sim. A malha para o limite FLUID_ROTOR aparece na janela de gráfico.
6. Em Condições de limite > Limites gerais > Interface, clique com o botão direito em FLUID_ROTOR/FLUID_STATOR e selecione Separar e conectar.
Visualizando a malha

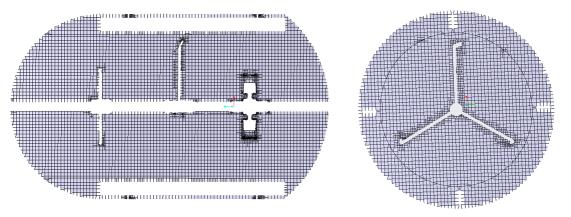

• 1 = Seção 01
• 2 = Seção 02
1. Esvaziar Corpos do Flow Analysis.
2. No grupo Pós-processamento, clique em Vista de seção. A caixa de diálogo de propriedades de Section 01 aparece.
3. Defina valores para as opções conforme listado abaixo:
◦ Tipo — Plano Y
◦ Plano arbitrário — 0
4. No painel de propriedades, na aba Vista, defina Manter desenho, Grade e Borda como Sim. A malha para a seção aparece na janela de gráfico.
5. No grupo Pós-processamento, clique em Vista de seção. A caixa de diálogo de propriedades de Section 02 aparece.
6. Defina valores para as opções conforme listado abaixo:
◦ Tipo — Plane Z
◦ Plano arbitrário — 0.575
7. Selecione Section 02.
8. No painel de propriedades, na aba Vista, defina Manter desenho, Grade e Borda como Sim. A malha para a seção aparece na janela de gráfico.
