연습 3 - 외부 참조 없이 파스너 생성

Creo Intelligent Fastener의 기본 설정은 파스너 배치에 외부 참조를 사용하는 것입니다. 회사 지침에 따라 이 설정을 변경하고 외부 참조 없이 작업할 수 있습니다.

1. Creo Parametric에서 작업 디렉토리를 <다운로드한 파일 위치>\IFXTraining\IFX_Asm\Exercise3으로 설정하고 ifx-exercise-3.asm을 엽니다.

2. 도구(Tools) > Intelligent Fastener >

옵션(Options)을 클릭합니다. Intelligent Fastener 옵션(Intelligent Fastener Options) 대화 상자가 열립니다.

3. 일반(General) 옵션 USE_EXTERNAL_REFERENCES의 값을 NO로 설정합니다.

4. 확인(OK)을 클릭하여 변경을 확인하고 대화 상자를 닫습니다.

5. 보기(View) >

저장된 방향(Saved Orientations)을 클릭한 다음 유리(GLASS)를 클릭합니다.

6. 도구(Tools) > 스크류(Screw) >

참조에 어셈블(Assemble on reference)을 클릭합니다. 참조 선택(Select References) 대화 상자가 열리고 위치 참조(Position Reference) 상자가 활성화됩니다.

7. 아래 목록의 설명을 참고하여 참조를 선택합니다.

a. 축 AA_2를 위치 참조(Position Reference)로 선택합니다.

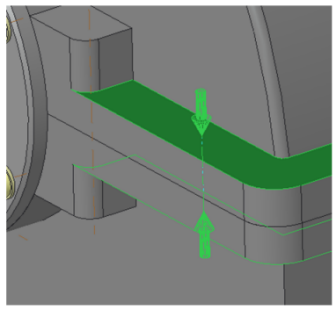

b. 아래 그림과 같이 스크류 머리(Screw head) 및 너트 또는 스레드(Nut or Thread)의 배치 서피스를 선택한 다음 확인(OK)을 클릭합니다. 스크류 파스너 정의(Screw Fastener Definition) 대화 상자가 열립니다.

8. 스크류(Screw) 상자에서 ISO 4014-5.6을 선택합니다.

9. 스레드(Thread) 상자에서 M12를 선택합니다.

10.

영구적으로 길이 자동 설정(Permanently set length automatically)을 클릭합니다.

11. 확인(OK)을 클릭하여 대화 상자를 닫습니다. 추가 옵션(Additional Options) 대화 상자가 열립니다.

12. 패턴 옵션(Pattern Options) > 단일 인스턴스를 어셈블하시겠습니까?(Assemble single instance?)를 선택하고 확인(OK)을 클릭합니다.

13. 모델 트리에서 Pattern 1 of AA_1을 클릭하고 치수 편집(Edit Dimensions)을 선택합니다.

14. 표시된 대로 값을 60에서 70으로 변경하고 부품을 재생성합니다.

구성 변경으로 인해 파스너가 외부 참조를 가지지 않습니다. 따라서 구멍이 더 이상 스크류와 정렬되지 않습니다.

15. 도구(Tools) > Intelligent Fastener > 구멍 업데이트(Update holes)를 클릭합니다. 오른쪽의 이미지에서 볼 수 있듯이 구멍이 파스너와 정렬됩니다.

잘못 정렬됨		정렬됨

16. 어셈블리를 저장하고 닫습니다.

17. 파일(File) > 세션 관리(Manage Session) > 표시되지 않은 항목 지우기(Erase Not Displayed)를 클릭합니다. 그러면 표시되지 않은 항목 지우기(Erase Not Displayed) 대화 상자가 열립니다.

18. 확인(OK)을 클릭하여 모든 파일을 메모리에서 지웁니다.
