Creo Flexible Modeling 피쳐를 생성하면 경계 모서리를 설정하여 변경된 형상 첨부를 위한 옵션을 제어할 수 있습니다. 피쳐를 해결하기 위해 확장되는 모델의 서피스뿐 아니라 수정된 형상 및 해당 인접 요소도 경계 모서리에 따라 결정됩니다. 동일한 바디 또는 퀼트에서 경계 모서리와 변경된 형상을 선택해야 합니다.

경계 모서리의 유형은 두 가지인데, 시스템에서 현재 솔루션을 결정하는 데 사용하는 기본 경계 모서리와 사용자 정의 경계 모서리입니다. 모서리를 경계 모서리로 사용하도록 정의하면 솔루션을 찾을 때 기본 경계 모서리가 사용되지 않습니다.

기본 경계 모서리는 솔루션에 포함되는 경우에만 옥색으로 표시됩니다. 사용자 정의 경계 모서리는 항상 옥색으로 표시됩니다.

다음과 같은 Creo Flexible Modeling 피쳐를 생성하거나 편집할 때 경계 모서리를 설정할 수 있습니다.

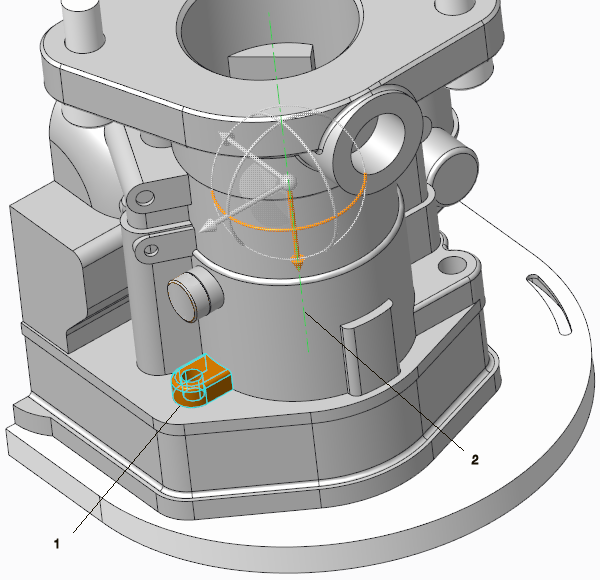

아래 그림에서는 이동(Move) 도구를 사용하여 축을 중심으로 회전시킬 수 있도록 보스를 선택합니다.

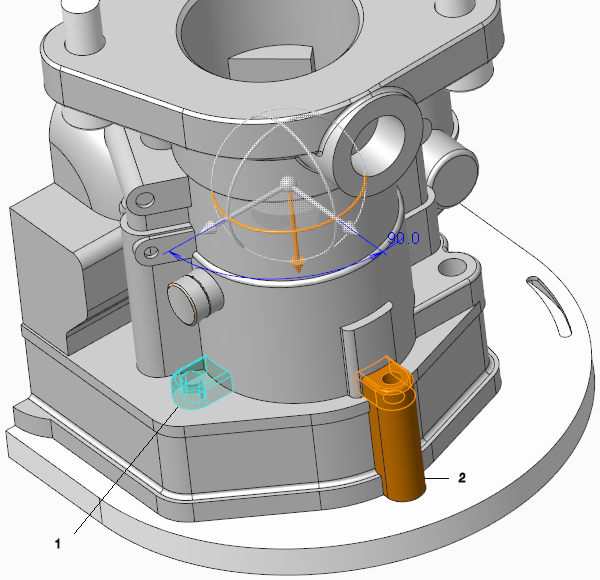

아래 그림에서는 경계 모서리를 설정하지 않고 선택한 형상을 회전시킵니다. 회전된 선택 항목은 자동으로 새 위치의 서피스로 확장됩니다.

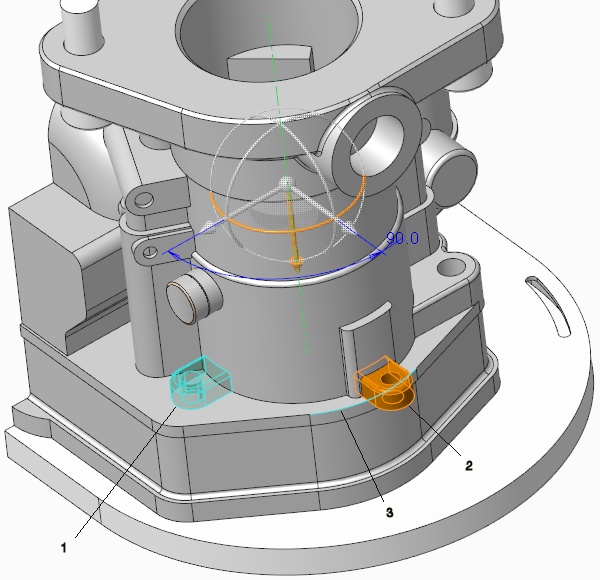

아래 그림에서는 경계 모서리를 선택했고 회전된 형상이 경계 모서리를 정의하는 서피스 중 하나의 확장으로 정의된 평면까지 확장됩니다.
