スケッチ中のジオメトリスナップガイドの制御
ユーザーインタフェースの場所: > の順にクリックします。
リリース: Creo Parametric 8.0.0.0
この機能強化に関するビデオをご覧ください。
この機能強化の利点

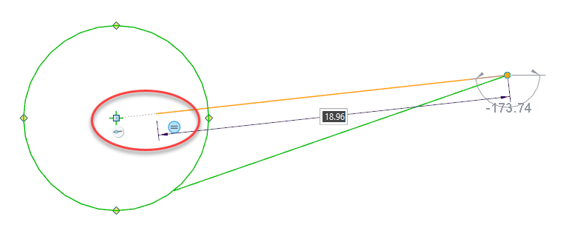

この新しいツールを使用してスケッチした場合、ドラフトエンティティまたはモデルジオメトリにスナップするときのスナップガイドをより適切に制御できます (config.pro ベースのオプション)。
この機能強化により、設計意図を非常に簡単に実現できます。
これにより、推奨されるスナップガイドを完全に制御し、生産性を向上させることができます。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
既存の機能からの置き換え? | いいえ。 |

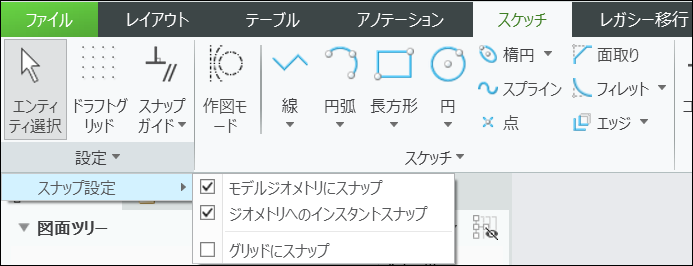

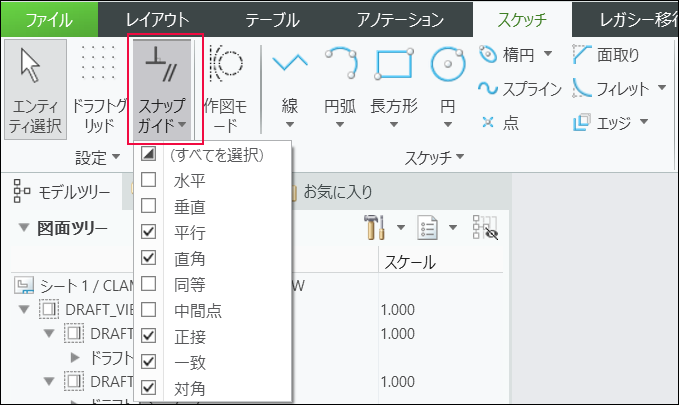

この機能に関連付けられているコンフィギュレーションオプション: | 新規コンフィギュレーションオプション: • dwg_sketch_diagonal_guideyes*/no - 図面モードでドラフトジオメトリをスケッチするときに対角ガイドを表示します。 • dwg_sketch_horizontal_guideyes*/no - 図面モードでドラフトジオメトリをスケッチするときに、水平整列ガイドを表示します。 • dwg_sketch_vertical_guideyes*/no - 図面モードでドラフトジオメトリをスケッチするときに、垂直整列ガイドを表示します。 • dwg_sketch_parallel_guideyes*/no - 図面モードでドラフトジオメトリをスケッチするときに、平行ガイドを表示します。 • dwg_sketch_perpendicular_guideyes*/no - 図面モードでドラフトジオメトリをスケッチするときに、直角ガイドを表示します。 • dwg_sketch_tangent_guideyes*/no - 図面モードでドラフトジオメトリをスケッチするときに、正接ガイドを表示します。 • dwg_sketch_equal_guideyes*/no - 図面モードでドラフトジオメトリをスケッチするときに、同等長さと同等半径のガイドを表示します。 • dwg_sketch_coincident_guideyes*/no - 図面モードでドラフトジオメトリをスケッチするときに、一致ガイドを表示します。 • dwg_sketch_midpoint_guideyes*/no - 図面モードでドラフトジオメトリをスケッチするときに、中間点ガイドを表示します。 • dwg_sketch_snap_sensitivityvery_high*/high/medium/low/very_low - 図面モードでドラフトジオメトリをスケッチするときのスナップの感度を調整します。 • dwg_sketch_snap_to_model_geomyes*/no - スケッチエンティティをモデルジオメトリにスナップさせます。 • dwg_sketch_instant_snap_to_geomyes*/no - ジオメトリの横にスケッチカーソルを置いたときにインスタントスナップを実行します。 • sketch_ref_list_sensitivityvery_high*/high/medium/low/very_low - エンティティをガイドの参照リストに追加するまでの時間を調整します。 • sketch_max_guide_refs10* (整数 > 0) - スケッチャー、レイアウト、および図面の最新スケッチツールでジオメトリをスケッチするときにスケッチガイド用に保存可能な参照の数を指定します。 |
