Esercitazione 8 - Integrazione di un dispositivo di fissaggio vite nella libreria di PTC Creo Intelligent Fastener
1. In Esplora risorse passate alla cartella IFX_custom_lib\ifx_catalogs e aprite il file di catalogo per le varianti dei dispositivi di fissaggio myfasteners.txt.
2. Modificate il file myfasteners.txt in modo che corrisponda al file indicato di seguito.
#screws
shcs
legacy_fasteners
3. Salvate e chiudete myfasteners.txt.
4. In Esplora risorse passe alla cartella IFX_custom_lib\ifx_fastener_data, copiate il file iso4762-8_8.dat e rinominatelo shcs.dat.
5. Modificate il file shcs.dat in modo che corrisponda al file indicato di seguito.
SCREWTYPE
1
UNIT
MM
SURFACE
28
AXIS
71
CBSCR
DIN974-1 R1
SYMBOL
STRING
DN
LG
B
S
DK
K
DG
P
INSTANCE
STRING
DN
LG
B
S
DK
K
DG
P
m8x20-shcs
M8
8
20
20
6
13
8
6.8
1.25
m8x30-shcs
M8
8
30
28
6
13
8
6.8
1.25
6. Salvate e chiudete shcs.dat..
7. In Esplora risorse, da <directory_installazione_creo>, fate clic su Common Files > ifx > configuration. Si apre la cartella configuration.
8. Nella cartella configuration aprite il file ifx_screw_data.cfg ed esaminate la sezione, Diameters of couterbores, per verificare se il CBSCR è adatto ai dispositivi di fissaggio M8. Chiudete il file.
9. In Esplora risorse, da <directory_installazione_creo>, fate clic su Common Files > ifx > text > usascii.
10. Nella cartella usascii aprite il file di traduzione della libreria ifx_translation.txt e aggiungetevi la descrizione riportata di seguito.
shcs.Label
My M8 Socket Head Cap Screw
My M8 Socket Head Cap Screw
shcs.HelpText
My Socket Head Cap Screw
My Socket Head Cap Screw
*
Una volta aggiornati i file da leggere da Creo Parametric, è possibile che occorra riavviare Creo Parametric.
11. Salvate e chiudete il file ifx_translation.txt .
12. In Esplora risorse passate a <posizione file scaricati>\IFXTraining\Legacy_Parts e copiate il file shcs.prt nella cartella IFX_custom_lib\ifx_fastener_data.
13. In Creo Parametric aprite il file shcs.prt. Come potete notare, la parte non è una family table.

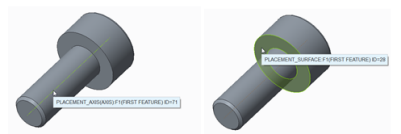

14. Assicuratevi che tutti i livelli siano visibili, quindi, nell'area grafica, posizionate il puntatore sull'asse e prendete nota dell'ID 71. Analogamente, posizionate il puntatore sulla testa del dispositivo di fissaggio e prendete nota dell'ID 28.
15. Nell'albero modello selezionate l'ID della prima feature 1, fate clic e selezionate Modifica quote (Edit Dimensions).
16. Fate clic su Strumenti (Tools) > Commuta quote (Switch Dimensions) e annotate le quote DN, DK, LG e K.
17. Ripetete i passaggi 15 e 16 per le due feature rimanenti.
18. Le quote LG, K, DK, DN, S, K e DG sono correlate alle colonne nella tabella del file shcs.dat.
19. Riavviate Creo Parametric.
20. Impostate la directory di lavoro su <posizione file scaricati>\IFXTraining\Migration_Asm.
21. Aprite il file ifx_migration.asm..
22. Tramite Creo Intelligent Fastener selezionate i riferimenti per posizionare un nuovo dispositivo di fissaggio. Una volta aperta la finestra di dialogo Definizione dispositivo di fissaggio viti (Screw Fastener Definition), notate le modifiche indicate di seguito.
Il tipo di vite My M8 Socket Head Cap Screw è disponibile per l selezione nell'elenco Vite (Screw).
La descrizione è My Socket Head Cap Screw.
23. Completate il posizionamento di M8x20 e M8x30.
24. Le parti vengono create rapidamente utilizzando i valori presenti in shcs.dat e le quote correlate presenti in shcs.prt.
25. Chiudete l'assieme senza salvare.
26. Fate clic su File > Gestisci sessione (Manage Session) > Cancella non visualizzati (Erase Not Displayed). Viene visualizzata la finestra di dialogo Cancella non visualizzati (Erase Not Displayed).
27. Fate clic su OK per cancellare tutti i file dalla memoria.
