Warnungen im Rohrleitungssystem-Baum

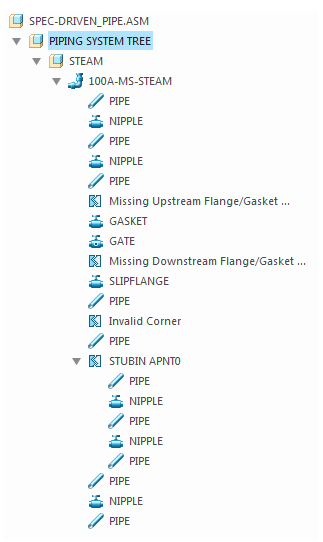

Wenn ein erforderliches Formstück im Rohrleitungssystem fehlt, werden Warnungen im Rohrleitungssystem-Baum angezeigt.

Warnung	Beschreibung	Auflösung
Fehlender vorgeschalteter Flansch/fehlende vorgeschaltete Dichtung	Fehlender Flansch oder fehlende Dichtung oder beides für ein Formstück, das unter der Warnmeldung im Rohrleitungssystem-Baum angezeigt wird	Klicken Sie im Rohrleitungssystem-Baum mit der rechten Maustaste auf die Warnmeldung, und klicken Sie auf Einfügen (Insert).
Fehlender nachgeschalteter Flansch/fehlende nachgeschaltete Dichtung	Fehlender Flansch oder fehlende Dichtung oder beides für ein Formstück, das über der Warnmeldung im Rohrleitungssystem-Baum angezeigt wird	Klicken Sie im Rohrleitungssystem-Baum mit der rechten Maustaste auf die Warnmeldung, und klicken Sie auf Einfügen (Insert).
Ungültige Ecke	Fehlendes Eckformstück oder ungültige Ecke	Klicken Sie im Rohrleitungssystem-Baum mit der rechten Maustaste auf die Warnmeldung, und klicken Sie auf Biegung (Bend) oder Winkelstück (Elbow) oder Gehrung (Miter). Die Optionen werden entsprechend der Definition im Masterkatalog angezeigt.
STUBIN	Fehlendes Zweigformstück	Klicken Sie im Rohrleitungssystem-Baum mit der rechten Maustaste auf die Warnmeldung, und klicken Sie auf Einfügen (Insert). Das fehlende Zweigformstück wird entsprechend der Definition im Masterkatalog platziert.
