Option
|
Description
|
Valeurs
|
---|---|---|
Créer/remplacer un maillage (Create/Replace Mesh)
|
Nouveau maillage ou stockage de maillage généré.
|
Nouveau maillage (New Mesh) ou Store Build Mesh
|
Nom du maillage (Mesh Name)
|
Spécifiez un nom de maillage.
|
|
Emplacement du maillage (Mesh Location)
|
Définit l'emplacement du maillage.
|
Volumes intérieurs (Interior Volumes), Volumes extérieurs (Exterior Volumes) ou Tous les volumes (All Volumes)
|
Spécification de la taille de cellule (Cell Size Specification)
|
Détermine s'il convient d'utiliser des échelles de longueur relatives ou absolues pour les paramètres de maillage qui nécessitent une valeur de longueur, tels que ceux répertoriés ci-après :
• Taille de cellule maximale (Maximum Cell Size)
• Taille de cellule minimale (Minimum Cell Size)
• Taille de cellule sur les surfaces (Cell Size on Surfaces)
|
Relative à toutes les surfaces CAO (Relative to All CAD Surfaces), Relative aux surfaces CAO sélectionnées (Relative to Selected CAD Surfaces) ou Absolue (Absolute)
|
Angle d'arête critique (Critical Edge Angle)
|
Définit la précision avec laquelle le mailleur résout les arêtes des surfaces CAO. Moins l'angle d'arête critique est important, meilleure est la résolution des arêtes.
|
La valeur par défaut est de 30.
|
Résolution de courbure (Curvature Resolution)
|
Définit la précision avec laquelle le mailleur résout les courbes des surfaces CAO.
|
La valeur par défaut est de 35.0.
|
Taille de cellule maximale (Maximum Cell Size)
|
Définit la taille des cellules dans l'ensemble d'un volume de maillage. Cette option est spécifiée en termes de valeur Relative à toutes les surfaces CAO (Relative to All CAD Surfaces), Relative aux surfaces CAO sélectionnées (Relative to Selected CAD Surfaces) ou Absolue (Absolute). Aucune cellule du volume ne peut présenter une taille latérale supérieure à la valeur Taille de cellule maximale (Maximum Cell Size).
|
La valeur par défaut est de 0.02.
|
Taille de cellule minimale (Minimum Cell Size)
|
Limite la façon dont les petites cellules peuvent tenter de résoudre la géométrie. La taille de cellule minimale est spécifiée en termes de Taille relative (Relative Size) ou s'applique également à toutes les cellules d'un volume. Aucune cellule du volume ne peut présenter une taille latérale inférieure à la valeur Taille de cellule minimale (Minimum Cell Size).
|
La valeur par défaut est de 0.0007.
|
Taille de cellule sur les surfaces (Cell Size on Surfaces)
|
Contrôle la taille des cellules de toutes les surfaces d'un volume de maillage. L'option Taille de cellule sur les surfaces (Cell Size on Surfaces) est spécifiée en termes de valeur Relative à toutes les surfaces CAO (Relative to All CAD Surfaces), Relative aux surfaces CAO sélectionnées (Relative to Selected CAD Surfaces) ou Absolue (Absolute). Aucune cellule de la surface ne peut présenter une taille latérale supérieure à la valeur Taille de cellule sur les surfaces (Cell Size on Surfaces).
|
La valeur par défaut est de 0.01.
|
Créer une zone d'affinement (Create a Refinement Zone)
|
Contrôle la taille des cellules de maillage dans les zones définies d'un volume. Vous pouvez créer un nombre illimité de zones d'affinement. Les cellules d'une zone sont ensuite basées sur la valeur Taille de cellule (Cell Size), qui remplit la même fonction que la valeur Maximum Cell Size.
Lorsque vous créez une zone d'affinement, vous devez définir les cotes souhaitées de la géométrie de zone et la taille de cellule avant l'opération de maillage. La valeur de taille de cellule spécifiée est appliquée à l'intérieur de la zone maillée. Une zone est créée chaque fois que vous cliquez sur Affinement zone de boîte (Box Zone Refinement), sur Affinement zone cylindrique (Cylindrical Zone Refinement) ou sur Affinement défini par l'utilisateur (User Defined Refinement). Vous pouvez supprimer la zone en sélectionnant Enlever cette zone (Remove This Zone) dans la liste Options de la zone d'affinement (Refine Zone Options).
|
Non (No), Affinement zone de boîte (Box Zone Refinement), Affinement zone cylindrique (Cylindrical Zone Refinement) ou Affinement défini par l'utilisateur (User Defined Refinement)
|
Taille de cellule aux frontières (Cell Size on Boundaries)
|
Contrôle la taille des cellules frontières générées en regard d'une surface individuelle de CAO. Aucune cellule frontière avec la surface sélectionnée ne peut avoir une taille supérieure à celle correspondante dans Taille de cellule aux frontières (Cell Size on Boundaries). Il s'agit d'une échelle de longueur spécifiée en termes de Taille relative (Relative Size) ou Taille absolue (Absolute Size). La valeur de l'entrée utilisateur de la taille de la cellule sur les frontières est appliquée uniquement pour la surface sélectionnée. Des valeurs moins élevées permettent d'obtenir une résolution plus élevée.
|
|
Affinement min. des cellules aux frontières (Min. Cell Refinement on Boundaries)
|
Limite la taille minimale de cellule lors de la résolution d'une géométrie CAO à l'aide du mailleur général. Utilisé aussi pour affiner localement des surfaces CAO présentant de petites fonctions, telles que des intervalles étroits, des courbes aiguës, etc. Elle définit le nombre de niveaux de réduction de Taille de cellule minimale (Minimum Cell Size). Trois niveaux de limitation sont proposés sous Min. Cell Refinement on Boundaries : Refine One Level (moitié), Refine Two Levels (quatre fois) et Refine Three Levels (huit fois).
|
Option
|
Description
|
Valeurs
|
||
---|---|---|---|---|
Marges de la boîte englobante (Bounding Box Margins)
|
Contrôle la manière dont la boîte englobante est construite. La boîte englobante est une zone imaginaire placée autour d'un volume à mailler. La boîte englobante est le point de départ de la division cellulaire subséquente par la fonctionnalité de maillage d'arbre binaire.
|
Automatique (Automatic),Uniforme (Uniform), Nonuniform, ou Diagonal Positions
|
||
Taille de cellule près des arêtes critiques (Cell Size near Critical Edges)
|
Contrôle la taille des cellules à proximité d'une arête critique. Il s'agit de l'arête résolue par le maillage reposant sur l'Angle d'arête critique (Critical Edge Angle). Cette échelle de longueur est spécifiée en termes de valeur Relative à toutes les surfaces CAO (Relative to All CAD Surfaces), Relative aux surfaces CAO sélectionnées (Relative to Selected CAD Surfaces) ou Absolue (Absolute). Aucune cellule intérieure adjacente à l'arête critique ne peut présenter une taille latérale supérieure à la valeur Taille de cellule près des arêtes critiques (Cell Size near Critical Edges).
|
La valeur par défaut est de 0.02.
|
||
Taille de cellule près des points critiques (Cell Size near Critical Points)
|
Contrôle la taille des cellules intérieures à proximité d'un point critique. Il s'agit du point reliant deux arêtes critiques. L'option Taille de cellule près des points critiques (Cell Size near Critical Edges) est spécifiée en termes de valeur Relative à toutes les surfaces CAO (Relative to All CAD Surfaces), Relative aux surfaces CAO sélectionnées (Relative to Selected CAD Surfaces) ou Absolue (Absolute). Aucune cellule intérieure à proximité d'un point critique ne peut présenter une taille latérale supérieure à la valeur Taille de cellule près des arêtes critiques (Cell Size near Critical Edges).
|
La valeur par défaut est de 0.02.
|
||
Cell Size on Surface Near Edges
|
Contrôle la taille des cellules frontières à proximité des arêtes critiques. L'option Cell Size on Surface Near Edges est spécifiée en termes de valeur Relative to All CAD Surfaces, Relative to Selected CAD Surfaces ou Absolue (Absolute). Aucune cellule frontière adjacente à une arête critique ne peut présenter une taille latérale supérieure à la valeur Cell Size on Surface Near Edges.
|
La valeur par défaut est de 0.02.
|
||
Cell Size on Edge Near Points
|
Contrôle la taille des arêtes à proximité d'un point critique. Il s'agit du point reliant deux arêtes critiques. L'option Cell Size on Edge Near Points est spécifiée en termes de valeur Relative to All CAD Surfaces, Relative to Selected CAD Surfaces ou Absolue (Absolute). Aucune arête adjacente à un point critique ne peut présenter une taille latérale supérieure à la valeur Cell Size on Edge Near Points.
|
La valeur par défaut est de 0.02.
|
||
Axe X d'orientation de l'arbre (Tree Orientation X Axis)
|
Définit l'orientation de la Boîte englobante (Bounding Box). La nouvelle orientation de l'axe X de la boîte englobante est définie une fois que vous avez spécifié les composantes X (X), Y (Y) et Z (Z) d'un vecteur.
|
Vous définissez les composantes X, Y et Z d'un vecteur.
|
||
Axe Y d'orientation de l'arbre (Tree Orientation Y Axis)
|
Définit l'orientation de la Boîte englobante (Bounding Box). La nouvelle orientation de l'axe Y de la boîte englobante est définie une fois que vous avez spécifié les composantes X, Y et Z d'un vecteur.
|
Vous définissez les composantes X, Y et Z d'un vecteur.
|
||
Node Merge Tolerance(Distance)
|
Définit la tolérance à laquelle deux noeuds sont fusionnés en un point unique. Cette option est spécifiée en termes de valeur Relative à toutes les surfaces CAO (Relative to All CAD Surfaces), Relative aux surfaces CAO sélectionnées (Relative to Selected CAD Surfaces) ou Absolue (Absolute).
|
La valeur par défaut est de 0.000070.
|
||
Refine Cells next to Boundary Cells
|
Affine les cellules de la transition entre une Frontière (Boundary) et la suivante afin qu'elles soient du même ordre de taille. L'option Refine Cells next to Boundary Cells est spécifiée en termes de valeur Relative to All CAD Surfaces, Relative to Selected CAD Surfaces ou Absolue (Absolute).
|
Non (No) ou Oui (Yes)
|
||
Rapport d'aspect des cellules parallèles (Parallel Cell Aspect Ratio)
|
Contrôle le rapport d'aspect des cellules. L'option Rapport d'aspect des cellules parallèles (Parallel Cell Aspect Ratio) contrôle la densité du maillage à proximité des surfaces d'un volume de contrôle.
|
Valeur comprise entre 1 et 8. La valeur par défaut est de 2.
|
||
Proportion maximale des cellules (Maximum Cell Proportion)
|
Contrôle le maillage et limite le rapport d'aspect des cellules.
|
Vous définissez les composantes X, Y et Z d'un vecteur.
|
||
Options des sous-fonctions (Sub-feature Options)
|
Contrôle les sous-fonctions de groupement. Lorsque vous sélectionnez Combinées avec carreaux (Combined with Patches), l'option Options des sous-fonctions (Sub-feature Options) attache les sous-fonctions à la surface la plus proche. Les valeurs Carreaux séparés (Separate Patches) et Volumes séparés (Separate Volumes) affichent les sous-fonctions sous la forme d'une Frontière (Boundary) et d'un Volume (Volume) séparés.
|
Combinées avec carreaux (Combined with Patches), Carreaux séparés (Separate Patches) ou Volumes séparés (Separate Volumes)
|
||
Nom de volume par préfixe de surface (Volume Name by Surface Prefix)
|
Active la dénomination des volumes basée sur le préfixe des noms de surface CAO.
|
Non (No) ou Oui (Yes)
|
||
Options des volumes (Volume Options)
|
Contrôle le maintien des volumes lors du maillage. Volumes multiples (Multiple Volumes) conserve tous les volumes et constitue la valeur par défaut.
|
Volumes multiples (Multiple Volumes), Plus grand volume (Biggest Volume) ou Volume unique (Single Volume)
|
||
Ordre des volumes par taille (Volume Order by Size)
|
Commande des volumes basés sur la taille de maillage, dans l'arbre Flow Analysis.
|
Non (No) ou Oui (Yes)
|

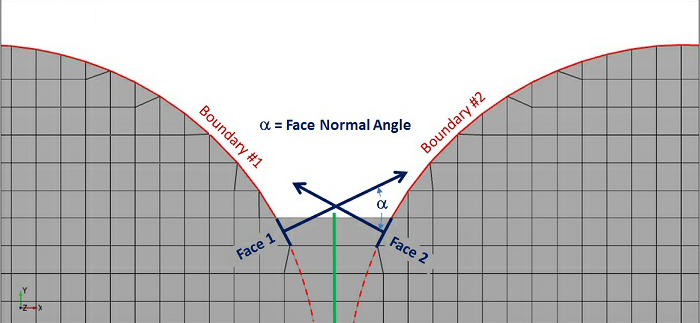

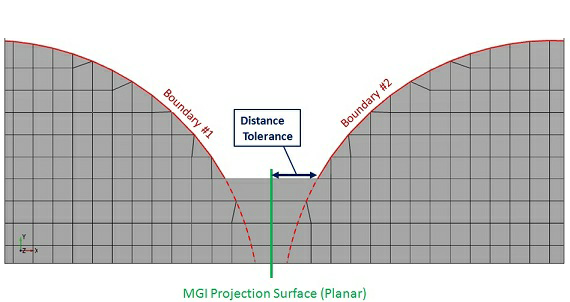

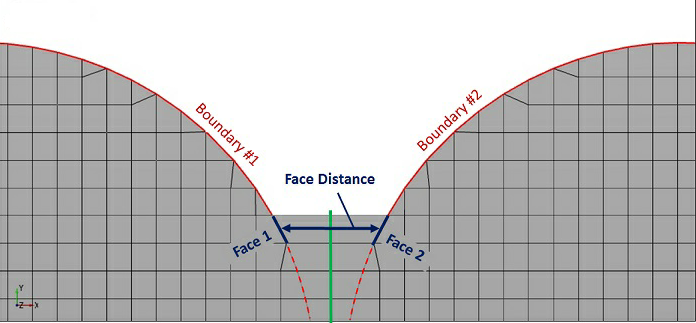

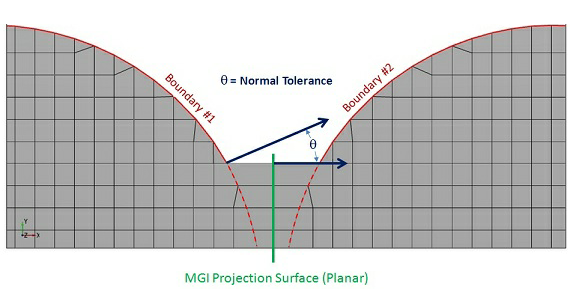

![]() | La surface de projection déterminée par la méthode de projection est utilisée uniquement pour mapper les frontières. Elle n'a pas besoin de se situer entre les frontières pour créer la connexion. |
![]() | Le nom du fichier de grille externe doit être au format <BaseName><number>. Le fichier contient les coordonnées avec la ligne d'en-tête indiquant le nombre de points dans le fichier correspondant. |
