Affichage des résultats de la simulation
Utilisez les options de vue de simulation pour visualiser la contrainte de Von Mises et le déplacement sur le modèle optimisé. Pour effectuer une analyse par éléments finis plus fidèle sur le modèle optimisé, activez la case à cocher Exécuter une passe de simulation finale (Perform final simulation pass) dans la boîte de dialogue Options de conception générative (Generative Design Options). Vous obtenez ainsi des résultats d'analyse par éléments finis approximatifs. Pour obtenir des résultats plus précis, il est recommandé d'exécuter l'analyse par éléments finis dans l'application Simulation.
Pour afficher les résultats de la simulation
Cliquez sur
Afficher les résultats de simulation (Display Simulation Results) ou cliquez sur dans la barre d'outils graphiques pour afficher les résultats de la simulation sous la forme d'un tracé de franges d'analyse par éléments finis sur la fonction de conception générative. Assurez-vous que l'option
Afficher le résultat génératif (Display Generative Result) est sélectionnée dans la barre d'outils graphiques pour afficher les résultats dans la fenêtre graphique.
Afficher les résultats de simulation (Display Simulation Results) ou cliquez sur dans la barre d'outils graphiques pour afficher les résultats de la simulation sous la forme d'un tracé de franges d'analyse par éléments finis sur la fonction de conception générative. Assurez-vous que l'option Afficher le résultat génératif (Display Generative Result) est sélectionnée dans la barre d'outils graphiques pour afficher les résultats dans la fenêtre graphique.Légende
Lorsque vous cliquez sur Afficher les résultats de simulation (Display Simulation Results), un widget de légende s'affiche avec le tracé de franges de l'analyse par éléments finis. Le widget de légende mappe les couleurs du tracé de franges avec les valeurs numériques du champ tracé.

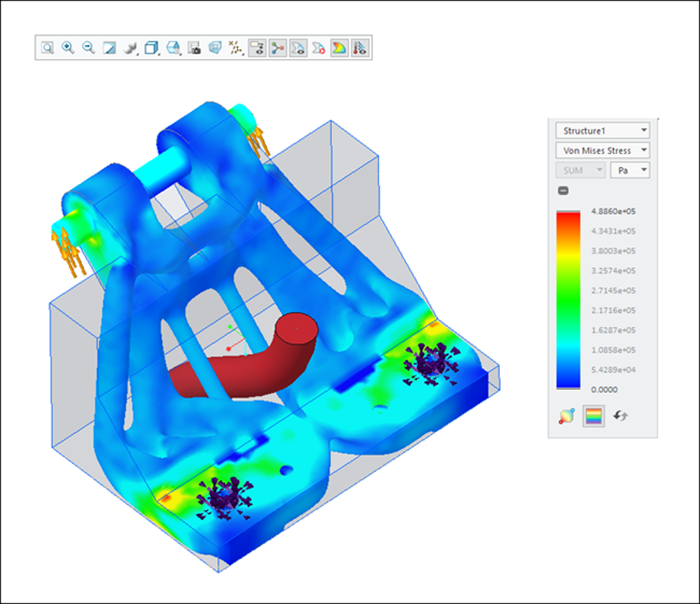

Afficher les résultats de simulation (Display Simulation Results), un widget de légende s'affiche avec le tracé de franges de l'analyse par éléments finis. Le widget de légende mappe les couleurs du tracé de franges avec les valeurs numériques du champ tracé.L'image ci-après illustre le tracé de franges de Contrainte de Von Mises (Von Mises Stress) sur le modèle.
Le widget de légende vous permet d'effectuer les opérations suivantes :
• Sélectionner un cas de charge et afficher le tracé de franges de contrainte de Von Mises ou de déplacement sur le modèle.
• Cliquer sur
pour basculer entre l'affichage des résultats sous forme de bandes de couleurs distinctes ou de couleurs diffuses.
pour basculer entre l'affichage des résultats sous forme de bandes de couleurs distinctes ou de couleurs diffuses.• Cliquer sur
pour afficher les positions avec les valeurs maximale et minimale du champ tracé.
pour afficher les positions avec les valeurs maximale et minimale du champ tracé.• Tirer le bord supérieur de la légende vers le bas pour modifier la plage de la valeur de résultat maximale affichée dans le modèle. Cliquez pour modifier la valeur maximale de la plage affichée.
• Tirer le bord inférieur de la légende vers le haut pour modifier la plage de la valeur de résultat minimale affichée dans le modèle. Cliquez pour modifier la valeur minimale de la plage affichée.
Pour animer des déformations du modèle
1. Cliquez sur
Animer la déformation (Animate Deformation). La boîte de dialogue Paramètres d'animation de la déformation (Animation Deformation Settings) s'affiche.
Animer la déformation (Animate Deformation). La boîte de dialogue Paramètres d'animation de la déformation (Animation Deformation Settings) s'affiche.2. Déplacez les curseurs de Vitesse (Speed) et d'Echelle (Scale) pour modifier la vitesse et l'échelle de l'animation.
 | Les options de configurationgenerative_animation_speed et generative_animation_scale définissent la vitesse et l'échelle de l'animation pour la déformation de l'analyse par éléments finis. Cliquez sur Réinitialiser (Reset) pour rétablir les valeurs de vitesse et d'échelle par défaut. |
3. Cliquez sur
pour lire l'animation et sur
pour l'arrêter.
pour lire l'animation et sur pour l'arrêter.4. Cliquez sur Fermer (Close) pour fermer la boîte de dialogue Paramètres d'animation de la déformation (Animation Deformation Settings).
Pour exécuter un palpeur de simulation
Utilisez l'outil de palpeur de simulation pour afficher la valeur de la grandeur de résultat affichée à un point particulier. Pour afficher la valeur numérique du champ tracé, déplacez le pointeur sur le tracé de franges calculé.

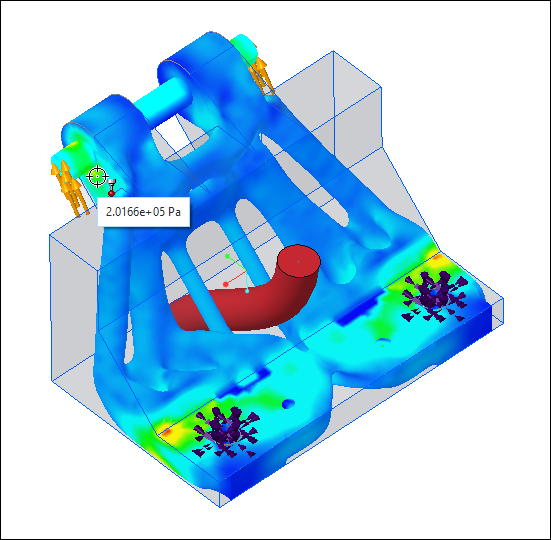

L'image ci-après illustre la valeur numérique de la contrainte de Von Mises à l'emplacement du pointeur.
