GUI des erreurs
Le signalement et le traitement des erreurs ont été améliorés dans HMX V50. Vous pouvez utiliser le Panneau de débogage HMX (HMX Debug Panel) pour identifier et résoudre les problèmes relatifs aux faisceaux et aux assemblages.
Erreurs

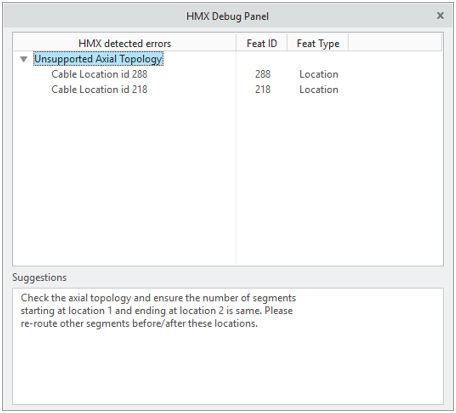

Pour HMX V50, les messages d'erreur suivants s'affichent dans le Panneau de débogage HMX (HMX Debug Panel) lorsque les types d'erreur qu'ils signalent sont détectés lors du traitement d'un faisceau par HMX :
• La topologie ne peut pas être résolue dans les scénarios suivants :
◦ Unsupported Axial Topology : Unsupported loop : le nombre de segments à l'extrémité de début d'une section de topologie axiale du faisceau ne correspond pas au nombre de segments à l'extrémité de fin de la section.
◦ Unsupported Axial Topology : Too long : le chemin de la topologie axiale d'un composant contient des segments supplémentaires, qui peuvent avoir été créés par des branches ou des habillages de câble.
◦ Unsupported Axial : Too many splices : la topologie axiale contient plus d'un composant axial relié en série, sans jonction de câble de séparation.
◦ Unsupported Axial : Non-axial : la section de topologie axiale contient des segments sans aucun composant axial, mais possédant des branches ou des habillages de câble.
◦ Unsupported Axial : Too complex : des boucles fermées ont été détectées dans la section de topologie axiale.
• Multiple topographies detected : le faisceau actuellement en traitement présente des chemins de segment qui ne sont pas attachés l'un à l'autre.
• Closed Loop : des boucles fermées à plus de 3 côtés ont été détectées. Ces boucles fermées doivent être simplifiées, car HMX ne peut pas les traiter.
• Unterminated wire ends detected : des fils ou des câbles qui ne se terminent pas au niveau d'une extrémité de connecteur ont été identifiés.
• Bulging Closed Loop : des boucles fermées avec un segment plus grand que la somme des deux autres ont été détectées. Ces boucles fermées doivent être simplifiées, car HMX ne peut pas les traiter.
• Unsupported Segment : le routage du segment en surbrillance ne peut pas être traité par HMX et doit être simplifié.
Avertissements
Les avertissements suivants s'affichent également dans le Panneau de débogage HMX (HMX Debug Panel) lorsque les types de problème qu'ils signalent sont détectés lors du traitement d'un faisceau par HMX :
• Incomplete Cables : des câbles incomplets ont été détectés dans le faisceau en cours de traitement.
• Mixed Spool Units : les bobines de l'assemblage actuel utilisent des unités en pouces et en millimètres.
• Physical and Logical Mismatch : les routages physiques et logiques des câbles affichés sont différents. Par défaut, HMX utilise les informations logiques.
• Embedded Components : HMX ne prend pas en charge les composants intégrés. Les composants intégrés ne seront pas présents dans le dessin.
