Redimensionner et réordonner les repères topologiques
Redimensionnement des étiquettes de repère topologique
Lorsqu'un zoom a été effectué sur un assemblage volumineux, les étiquettes de repère topologique peuvent ne pas être visibles. Utilisez l'option Redimensionner les repères topologiques (Refit Reference Designators) pour redimensionner automatiquement toutes les étiquettes afin qu'elles soient à l'intérieur de la fenêtre de visualisation.
|
La boîte englobante du composant doit être à l'intérieur de la fenêtre de visualisation pour que l'étiquette repositionnée soit visible. Si les étiquettes ne sont toujours pas visibles, sélectionnez les composants et cliquez sur Zoom sur la sélection (Zoom to Selected). |
1. Cliquez sur
![](../../electrical_design/cable/images/disp_ref_des16x16.png)
dans la barre d'outils graphiques pour afficher les repères topologiques.
2. Cliquez sur la flèche en regard de
Repères topologiques (Reference Designators) et cliquez sur
Redimensionner les repères topologiques (Refit Reference Designators) pour redimensionner les étiquettes dans la fenêtre de visualisation.

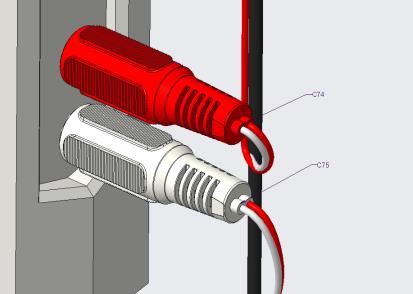

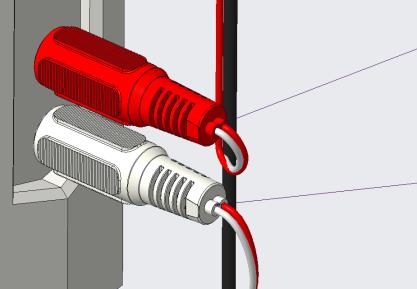

Avant le redimensionnement | Après le redimensionnement |
---|
| |
Réordonnancement des étiquettes de repère topologique
Lors de l'activation des étiquettes de repère topologique dans un assemblage volumineux, les étiquettes peuvent s'afficher de manière désorganisée. Utilisez l'option
Réordonner les repères topologiques (Reorder Reference Designators) pour orienter les étiquettes vers la boîte englobante du groupe de composants désignés approprié.
1. Cliquez sur
![](../../electrical_design/cable/images/disp_ref_des16x16.png)
dans la barre d'outils graphiques pour afficher les repères topologiques.
2. Sélectionnez un composant désigné dans l'arbre du modèle ou la fenêtre graphique.
| Si vous ne sélectionnez pas de composants électriques, tous les repères topologiques du modèle sont réordonnés. |
3. Cliquez sur la flèche en regard de
Repères topologiques (Reference Designators) et cliquez sur
Réordonner les repères topologiques (Reorder Reference Designators) pour repositionner les étiquettes dans la fenêtre de visualisation.

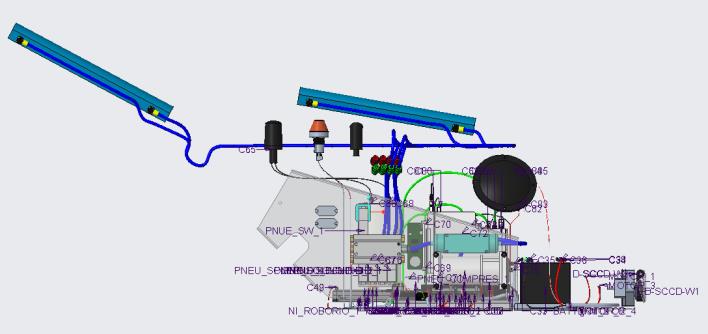

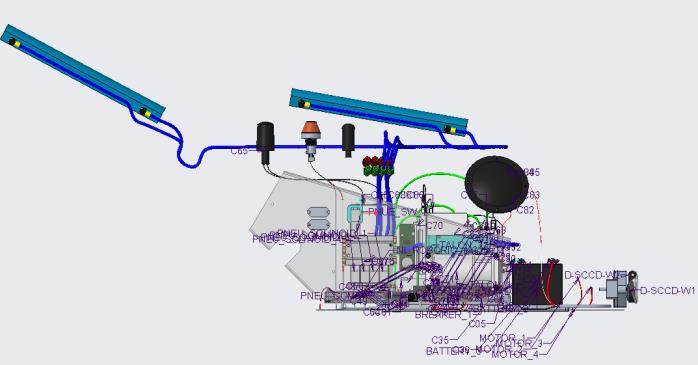

Avant le réordonnancement | Après le réordonnancement |
---|
| |
Lorsque vous effectuez un zoom sur le modèle, les étiquettes s'affichent plus clairement, car elles ne se chevauchent pas.
| Les options de redimensionnement et de réordonnancement n'affectent pas les étiquettes positionnées manuellement. Affectez la valeur no à l'option de configuration limit_ref_des_label_reorder pour repositionner les repères topologiques. |
