使用邊界邊
建立 Creo Flexible Modeling 特徵時,您可以設定邊界邊以控制附加已變更幾何的選項。邊界邊可決定除了所修改幾何及其鄰接項以外,還會延伸哪些曲面來解決特徵。必須從相同的主體或面組中選取邊界邊與變更的幾何。
邊界邊有兩種,即系統用來決定目前解決方案的預設邊界邊,以及使用者定義的邊界邊。如果您定義邊來作為邊界邊使用,則不會使用預設邊界邊來尋找解決方案。
預設邊界邊只有在用於解決方案時才顯示為藍綠色。使用者定義的邊界邊始終顯示為藍綠色。
您可以在建立或編輯下列 Creo Flexible Modeling 特徵時設定邊界邊:
移動
位移
「修改解析」(Modify Analytic)
「鏡像」(Mirror)
「取代」(Substitute)
「附加」(Attach)
在下圖中,凸台處於選取狀態,因此您可以使用「移動」(Move) 工具來對其進行繞軸旋轉。
1. 原始幾何
2.
在下圖中,旋轉幾何選取項時未設定邊界邊。旋轉選取項會自動延伸至位於新位置的曲面。
1. 原始幾何
2. 旋轉幾何

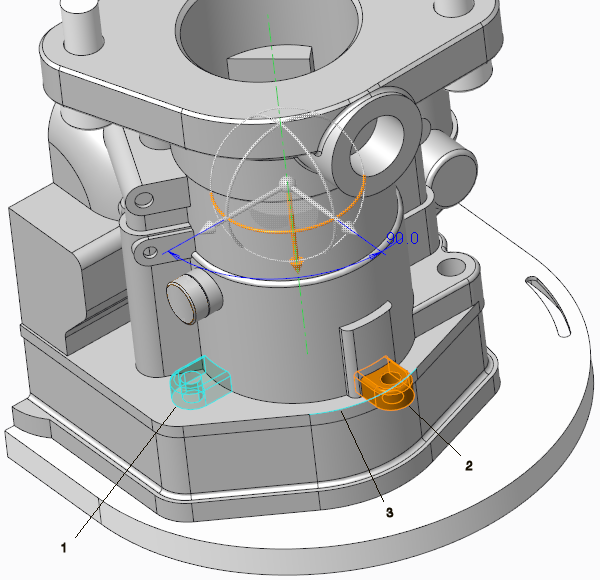

在下圖中,邊界邊處於選取狀態,且旋轉幾何會延伸至由定義邊界邊之其中一個曲面的延伸所定義的平面。
1. 原始幾何
2. 旋轉幾何
3. 邊界邊
