无热传递的功率逆变器：练习 6

无热传递的功率逆变器：练习 6 - 执行仿真

在进行仿真之前，必须先创建监控点。

1. 在 Flow Analysis 树中的“物理”(Physics) 下，选择“共用”(Common)。

2. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：

◦ “迭代数” - 500

◦ “时间定义”(Time Definition) -“稳态仿真”(Steady State Simulation)

◦ “结果保存频率”(Result Saving Frequency) - 500

3. 在“运行”(Run) 组中，单击

“运行”(Run) 以开始仿真。在“运行”(Run) 组中，默认设置为“从初始值开始”(Start from Initial Values) 和“稳态”(Steady)。

4. 在“信息”(Info) 对话框中，单击“是”(Yes) 生成网格并继续。

5. 单击

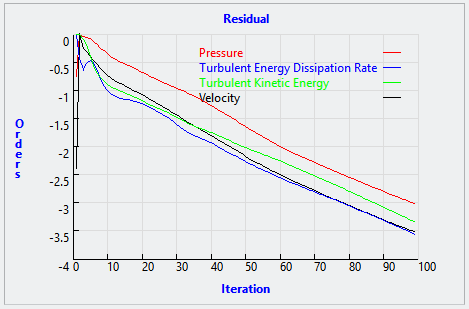

“XY 坐标图面板 (XYPlot Panel)” 查看稳态仿真的残差。

稳态仿真的默认收敛条件为 0.001。当所有变量的残差减少 3 阶，或达到最大迭代数时，会进行下一个时间步长的计算。

6. 完成仿真后，单击“确定”(OK)。
