Alineación de la conexión de superficie inclinada en estilo libre
Utilice Alinear con inclinación (Align Draft) para alinear una arista de una forma de estilo libre con una referencia de geometría externa en un ángulo de desmoldeo definido.
Ubicación en la interfaz de usuario: pulse en > > .
Versión: Creo Parametric 7.0.0.0
Mire el vídeo en el que se muestra esta mejora:
¿Qué ventaja representa esta mejora?

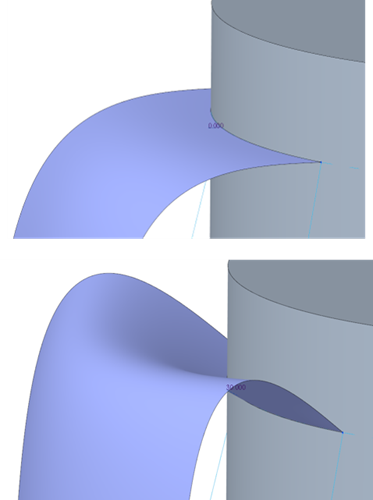

Se puede utilizar la alineación de conexión de superficie inclinada para alinear una arista de un lado o dos lados con una curva de referencia externa y un plano de dirección de extracción, con un ángulo específico. El ángulo de desmoldeo por defecto es de 10 grados y el rango del ángulo se encuentra entre -90 y 90 grados desde el plano de dirección de extracción. Aparecerá un nuevo glifo de inclinación en la ventana gráfica con el ángulo especificado. Para cambiar fácilmente el valor del ángulo, pulse dos veces en el glifo de inclinación e introduzca un nuevo valor. También se puede girar la dirección del ángulo cuando la arista alineada es de un lado.
El comando Alinear con inclinación (Align Draft) mejora la capacidad de uso de las siguientes maneras:
• Se proporcionan conexiones predecibles para superficies que se acaban de crear.
• Se mejora el control de transición entre estilo libre y la geometría externa.
• Se ayuda a modificar el ángulo de desmoldeo inherente definido en la función de diseño generativo, mientras se reconstruye la geometría con una función de diseño generativo.
Información adicional
Sugerencias: | Ninguno. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opciones de configuración asociadas con esta funcionalidad: | Ninguno. |
