Simplificaciones en Creo Simulation Live
Se puede ver la visualización de velocidad con simplificaciones.
Ubicación en la interfaz de usuario: pulse en > > .
Versión: Creo 7.0.0.0
Mire el vídeo en el que se muestra esta mejora:
¿Qué ventaja representa esta mejora?

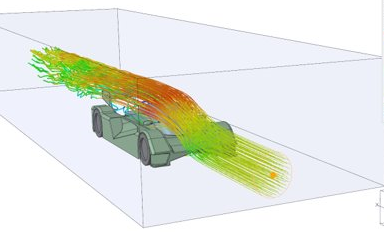

Las simplificaciones son una familia de curvas tangentes de forma instantánea al vector de velocidad del flujo. Permiten mostrar la dirección en la que se desplaza un elemento fluido sin masa en cualquier momento. Las simplificaciones solo están disponibles para los resultados de velocidad y se pueden ver al visualizar la velocidad. Las simplificaciones proporcionan una definición clara de cómo fluye el fluido o dentro de la geometría.
• Simplificaciones (Streamlines) solo está disponible cuando el tipo de resultado es la velocidad.
• Si el filtro de selección se define en Objetos de fluido (Fluid Objects), se puede seleccionar Simplificaciones (Streamlines) y mover, añadir o borrar simplificaciones, así como cambiar su tamaño.
• Las opciones de visualización para las simplificaciones son Recuento (Count), Ancho (Width), Pasos (Steps), Tamaño de paso (Step Size), Longitud (Length)y Longitud de las colas (Tail Length).
• El entorno cambia automáticamente para mejorar la visibilidad de las simplificaciones.
 |  |
El control sobre las simplificaciones ayuda a identificar las áreas problemáticas y ofrece una clara visibilidad de la velocidad. Las simplificaciones se actualizan automáticamente con los cambios de geometría o de condición de límite.
Información adicional
Sugerencias: | • El filtro de selección Objetos de fluido (Fluid Objects) está disponible para seleccionar un objeto de fluido. • Es más fácil ver las simplificaciones desactivando la visualización de los resultados en la ficha. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opciones de configuración asociadas con esta funcionalidad: | Ninguno. |
